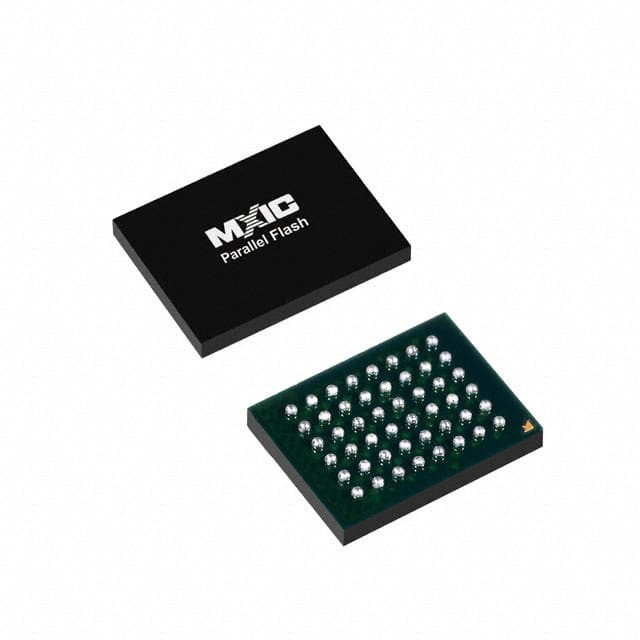

MX29LV800CTXEI-70G IC FLASH 8MBIT PARALELO 48LFBGA Macronix

A família de produtos MX29LV160C T/B foi descontinuada. A família de produtos MX29LV160C T/B não é recomendada para novos projetos. A família MX29LV160D T/B é a substituição recomendada.Para especificações completas e informações de encomenda, consulte a ficha de dados T/B MX29LV160D, ou entre em contacto com o seu representante de vendas local para obter apoio adicional

Características

Características gerais
• Modo Byte/Word comutável:
- 524.288 x8 / 262.144 x16 (MX29LV400C)
- Um.048,576 x8 / 524,288 x16 (MX29LV800C)
- Dois.097,152 x 8 / 1,048,576 x16 (MX29LV160C)
• Estrutura do sector
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 64K-Byte x 7 (MX29LV400C), 64K-Byte x 15 (MX29LV800C), 64K-Byte x 31 (MX29LV160C)
- Fornece a função de proteção do setor para impedir o programa ou apagar a operação no setor protegido
- Fornece a função de desproteção do chip para permitir a alteração do código
- Fornece uma função temporária de desproteção de setor para mudanças de código no setor anteriormente protegido
• Função de alimentação única
- 2,7 a 3,6 volts para leitura, apagamento e operações de programação
• Bloqueio protegido a 250 mA de -1V a Vcc + 1V
• Inibidores de gravação de baixo Vcc: Vcc ≤ 1,4 V
• Compatível com a norma JEDEC
- Pinout e software compatível com fonte de alimentação única Flash
• Funcional compatível com dispositivos MX29LV400B/MX29LV800B/MX29LV160B

Performance

• Alto desempenho
- Tempo de acesso rápido: 45R (apenas MX29LV400C e MX29LV800C), 55R/70/90ns
- Tempo de programação rápido: 7 us/word tipicamente utilizando a função de aceleração
- Tempo de apagamento rápido: 0,7 s/sector, 15 s/chip (típico, MX29LV160C)
• Baixo consumo de energia
- Baixa corrente de leitura ativa: 10 mA (típica) a 5 MHz
- Corrente de espera baixa: 200nA (típica)
• Mínimo de 100 000 apagamentos/ciclo de programa
• 20 anos de conservação dos dados

Características do software

• Apagar Suspender/ Apagar o currículo
- Suspende a operação de apagamento de setor para ler dados de ou programar dados para outro setor que não está sendo apagado
• Status Resposta
- Data# Polling & Toggle bits fornecem detecção de programa e apagar conclusão operação
• Suporte à Interface Flash Comum (CFI)

Características do hardware

• Pronto/Ocupado# (RY/BY#)
- Fornece um método de hardware de detecção de programa e apagamento de conclusão operação
• Reinicialização do hardware (RESET#)
#NOME?

Embalagem

• SOP de 44 pinos
• TSOP de 48 pines
• TFBGA de 48 bolas
• LFBGA de 48 bolas
• WFBGA de 48 bolas
• XFLGA de 48 bolas
• Todos os dispositivos são compatíveis com a RoHS
