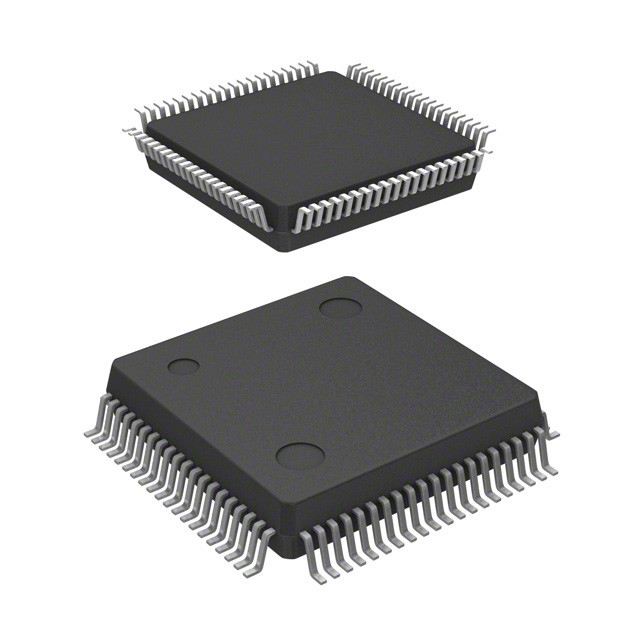

S29CD016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP Tecnologias Infineon

Marca Infineon Technologies
Número do modelo S29CD016J0MQFM030
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem Saco antiestático e caixa de papelão
Tempo de entrega 3-5 dias úteis
Termos de pagamento T/T
Habilidade da fonte Em existência

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo da memória Permanente Formato da memória FLASH
Tecnologia FLASH - NEM Tamanho de memória 16Mbit
Organização da memória 512K x 32 Relação da memória Paralelo
Frequência de pulso de disparo 56 megahertz Escreva o tempo de ciclo - palavra, página 60ns
Tempo de acesso 54 ns Voltagem - Fornecimento 1.65V ~ 2.75V
Temperatura de funcionamento -40°C ~ 125°C (TA) Tipo de montagem Montagem de superfície
Embalagem / Caixa 80-BQFP Pacote de dispositivos do fornecedor 80-PQFP (14x20)
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number Description
S29CD016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0MQAM013 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0MQAM113 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0PQFM013 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J1MQAM113 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0JQFM110 IC FLASH 16MBIT PAR 80PQFP
S29CD016J0MQFI000 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0PQAM010 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J1JQAM010 IC FLASH 16MBIT PAR 80PQFP
S29CD016J0MQFM010 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD032J0MQFI000 IC FLASH 32MBIT PAR 56MHZ 80PQFP
S29CD016J0PQAM013 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J0PQAM113 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J0PQFM113 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J1JQFM013 IC FLASH 16MBIT PAR 80PQFP
S29CD032J0MQFM013 IC FLASH 32MBIT PAR 56MHZ 80PQFP
S29CD032J0RQFM013 IC FLASH 32MBIT PAR 75MHZ 80PQFP
S29CD032J1MQFM013 IC FLASH 32MBIT PAR 56MHZ 80PQFP
S29CL016J0PQFM023 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J0MQAM010 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0PQFM010 IC FLASH 16MBIT PARALLEL 80PQFP
S29CD016J1JQFM010 IC FLASH 16MBIT PAR 80PQFP
S29CD032J0MQFM010 IC FLASH 32MBIT PAR 56MHZ 80PQFP
S29CD032J0PQFM010 IC FLASH 32MBIT PARALLEL 80PQFP
S29CD032J0RQFM010 IC FLASH 32MBIT PAR 75MHZ 80PQFP
S29CD032J1MQFM010 IC FLASH 32MBIT PAR 56MHZ 80PQFP
S29CL016J0JQFM030 IC FLASH 16MBIT PAR 80PQFP
S29CL016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CL016J0PQFM020 IC FLASH 16MBIT PARALLEL 80PQFP
S29CL016J0PQFM030 IC FLASH 16MBIT PARALLEL 80PQFP
S29CL032J0JQAI000 IC FLASH 32MBIT PAR 80PQFP
S29CL032J0PQFM010 IC FLASH 32MBIT PARALLEL 80PQFP
S29CL032J0RQAI030 IC FLASH 32MBIT PAR 75MHZ 80PQFP
S29CD016J0MQFM013 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0MQFM110 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0MQFM113 IC FLASH 16MBIT PAR 56MHZ 80PQFP
S29CD016J0PQAM110 IC FLASH 16MBIT PARALLEL 80PQFP
Deixe um recado
Part Number Description
Descrição de produto

Detalhes do produto

Descrição geral

A Família Flash S29CD-G é uma família de memória flash em modo burst, Dual Boot, Simultânea de Leitura / Escrita com VersatileI / OTM fabricada em Tecnologia de Processo de 170 nm.

Características distintivas

Vantagens da Arquitetura
■ Operações simultâneas de leitura/escrita
¢ Ler dados de um banco durante a execução do apagamento/
Funções do programa noutro banco
¢ Latência zero entre as operações de leitura e gravação
¢ Arquitetura de dois bancos: grande banco/pequeno banco
75%/25%
■ Bus de dados x32 definido pelo utilizador
■ Bloco de botas duplo
Sector superior e inferior da bagageira no mesmo dispositivo
■ Arquitetura sectorial flexível
CD032G: 8 2K palavra dupla, 62 16K
Sectores de dupla palavra e oito de dupla palavra
CD016G: 8 2K palavra dupla, 32 16K
Sectores de dupla palavra e oito de dupla palavra
■ Sector do Silício Seguro (256 bytes)
¢ Localizado e identificável: 16 bytes para seguro,
Fabrica aleatória Número de série eletrônico; também conhecido
como Marcação Eletrónica
■ Fabricado em tecnologia de processo de 170 nm
■ Interface de exploração programável
Interfaces com qualquer processador de alto desempenho
Operação de leitura de explosão linear: 2, 4 e 8 duplo
palavra linear com ou sem enrolar
■ Operação do programa
Realiza gravação síncrona e assíncrona
Operações de configuração de rajadas de registo
independentemente
■ Função de alimentação única
Otimizado para 2.5 a 2.75 volts de leitura, apagamento e
Operações do programa
■ Compatibilidade com as normas JEDEC (JC42.4)
- Software compatível com a fonte de alimentação única Flash
Compatível com a versão anterior da AMD/Fujitsu Am29LV/
Memórias flash MBM29LV e Am29F/MBM29F

Características de desempenho

■ Acesso de leitura de alto desempenho
¢ Tempo de acesso inicial/aleatório de 48 ns (32 Mb) e 54
ns (16 Mb)
Tempo de acesso rápido de 7,5 ns (32 Mb) ou 9 ns (16 Mb)
■ Consumo de energia ultra baixo
Modo de descarga: 90 mA @ 75 MHz máximo
¢ Programa/apagar: 50 mA no máximo
Modo de espera: CMOS: 60 μA max.
■ 1 milhão de ciclos de gravação por sector
■ 20 anos de conservação dos dados
■ Controlo versátil/OTM
Gera tensões de saída de dados e tolera dados
tensões de entrada determinadas pela tensão no
Pin VIO
- 1,65 V a 3,60 V de sinais de E/S compatíveis

Características do software

■ Proteção sectorial persistente
¢ Combinações de blocos de sectores individuais e de sectores
Grupos para impedir operações de programação ou apagamento
Dentro desse setor (requer apenas níveis de CCV)
■ Protecção do setor de senhas
¢ Combinações de blocos de sectores individuais e de sectores
Grupos para impedir operações de programação ou apagamento
dentro desse setor usando um sistema de 64 bits definido pelo utilizador
palavra-passe
■ Suporta a Interface Flash Comum (CFI)
■ Desbloquear o comando do programa de desvio
Redução do tempo global de programação
sequências de comandos de programas múltiplos
■ Dados# Pesquisa e troca de bits
O programa fornece um método de software de detecção de programas ou
Operação de apagamento concluída

Características do hardware

■ Suspender/Ressumir e apagar o programa Suspender/
Resumo
Suspende o programa ou elimina as operações para permitir
ler, programar ou apagar no mesmo banco
■ Reinicialização do hardware (RESET#), Ready/Busy# (RY/
BY#), e Proteção de escrita (WP#)
■ Input ACC
¢ Acelera o tempo de programação para maior rendimento
durante a produção do sistema
■ Opções de pacotes
PQFP de 80 pinos
- 80 bolas Fortificado BGA
¢ Opção de pacote livre de Pb também disponível
Conhecido por morrer bem.

Especificações

Atributo Atributo Valor
Fabricante Semicondutor de cipreste
Categoria de produtos IC de memória
Série CD-J
Tipo Bloco de arranque
Embalagem Caixa
Estilo de montagem SMD/SMT
Intervalo de temperatura de funcionamento - 40°C a + 125°C
Embalagem 80-BQFP
Temperatura de funcionamento -40°C ~ 125°C (TA)
Interface Paralelo
Fornecimento de tensão 1.65 V ~ 2.75 V
Embalagem do produto do fornecedor 80 PQFP (20x20)
Capacidade de memória 16M (512K x 32)
Tipo de memória FLASH - NÃO
Velocidade 56 MHz
Arquitetura Setor
Memória de formato Flash
Padrão Interface Flash Comum (CFI)
Tipo de interface Paralelo
Organização 512 k x 32
Suporte-corrente-máximo 90 mA
Largura do Data-Bus 32 bits
Voltagem de alimentação máxima 2.75 V
Voltagem de alimentação-min 2.5 V
Embalagem PQFP-80
Frequência máxima do relógio 56 MHz
Tipo de cronometragem Asíncrono Sincrono
Componente funcional compatívelForma, embalagem, componente funcional compatível
Parte do fabricante Descrição Fabricante Comparação
S29CD016J0JQFI030
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0JQFI030
S29CD016J0JQFI110
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0JQFI110
S29CD016J0MQFI012
Memória
Flash, 512KX32, 54ns, PQFP80, livre de chumbo, PLASTICO, MO-108CB-1, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0MQFI012
S29CD016J0MQFM010
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0MQFM010
S29CD016J0MQFM110
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0MQFM110
S29CD016J0JQFI112
Memória
Flash, 512KX32, 54ns, PQFP80, livre de chumbo, PLASTICO, MO-108CB-1, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0JQFI112
S29CD016J0JQFI032
Memória
Flash, 512KX32, 54ns, PQFP80, livre de chumbo, PLASTICO, MO-108CB-1, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0JQFI032
S29CD016J0MQFI013
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0MQFI013
S29CD016J0PQFM110
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0PQFM110
S29CD016J0MQAM130
Memória
Flash, 512KX32, 54ns, PQFP80, QFP-80 Semicondutor de cipreste S29CD016J0MQFM030 versus S29CD016J0MQAM130

Descrições

FLASH - NOR Memória IC 16Mb (512K x 32) Paralelo 56MHz 54ns 80-PQFP (20x20)
NOR Flash Paralelo/Serial 2.6V 16M-bit 512K x 32 54ns Automóvel 80 pin PQFP Tray
