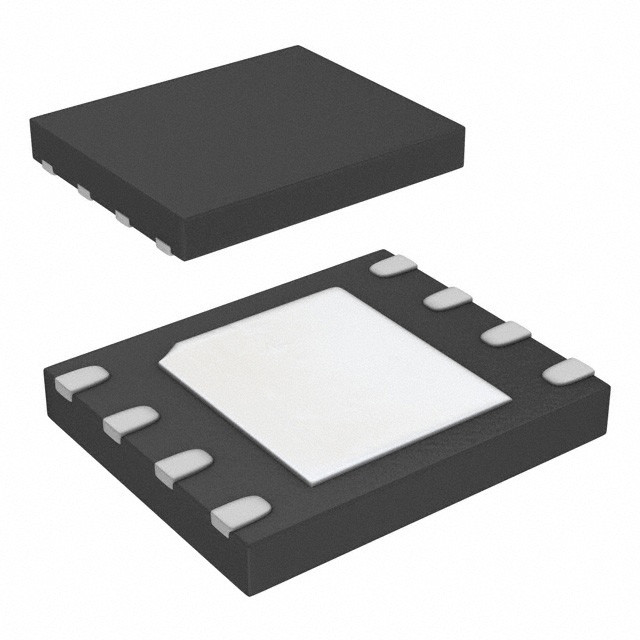

IS25LP064A-JLLE IC FLASH 64MBIT SPI/QUAD 8WSON ISSI, Solução Integrada de Silício Inc.

Descrição geral

O IS25LQ020/040 é de 2 Mbit / 4 Mbit Serial Peripheral Interface (SPI) memórias flash, fornecendo single, dual ou quad-output.Os dispositivos são concebidos para suportar uma frequência de clock de 33 MHz no modo de leitura normalOs dispositivos utilizam uma única fonte de alimentação de baixa tensão, variando de 2,3 Volt a 3,6 Volt, para realizar leitura,Operações de apagamento e programaçãoOs dispositivos podem ser programados em programadores EPROM padrão.

Características

• Função de alimentação única
- Intervalo de baixa tensão: 2,3 V - 3,6 V
• Organização da memória
- IS25LQ020: 256K x 8 (2 Mbit)
- IS25LQ040: 512K x 8 (4 Mbit)
• Arquitetura de setor/bloco mais rentável
- 2Mb / 4Mb: Sectores uniformes de 4KByte / 16 blocos uniformes de 64KByte
• Interface periférica em série (SPI) compatível
- Suporta saída única, dupla ou quad
- Suporta os modos SPI 0 e 3
- Frequência de clock máxima de 33 MHz para leitura normal
- Frequência de clock máxima de 104 MHz para leitura rápida
- Equivalente de taxa de clock máxima de 208 MHz
- Quad SPI equivalente a taxa de clock máxima de 400 MHz
• Operação do programa de bytes
- Típico de 10 US/Byte
• Operação do programa de página (até 256 bytes)
- Máximo de 0,7 ms por programa de página
• Operação de apagamento de setor, bloco ou chip
- Eliminação de setor (4KB) → 150ms (tipo)
- Bloqueamento (64KB) → 500ms (tipo)
- Borrar o chip → 0,5s (2Mb)
- Chip Erase → 1s (4Mb)
• Baixo consumo de energia
- Max 12 mA corrente ativa de leitura
- Máximo 20 mA de corrente de programação/apagamento
- Corrente de espera máxima de 50 uA
• Proteção contra gravação em hardware
- Proteger e desproteger o dispositivo da operação de gravação por Write Protect (WP#) Pin
• Protecção de gravação por software
- Os bits Block Protect (BP3, BP2, BP1, BP0) permitem que parte ou toda a memória seja configurada como somente leitura
• Alta resistência do produto
- 100 000 ciclos de programação/eliminação garantidos por sector
- Retenção de dados mínima de 20 anos
• Pin-out e embalagem padrão industrial
- SOIC de 8 pinos 208mil
- SOIC de 8 pinos 150 mil
- 8-pin VVSOP 150 mil
- WSON de 8 pinos (5x6 mm)
- USON de 8 pinos (2x3mm)
- KGD (Fábrica de chamadas)
- Embalagem sem chumbo (sem Pb)
- Intervalos de temperatura disponíveis para automóveis
• Informações adicionais de segurança de 256 bytes na área programável por tempo (OTP)
• Função especial de protecção
- Função de protecção (apêndice 1)
- Função de desbloqueio do sector (apêndice
