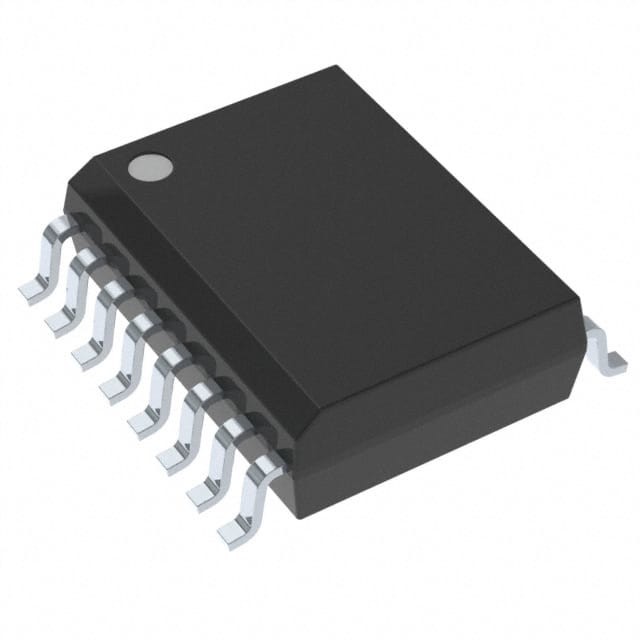

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC Infineon Technologies

Resumo

O Cypress CY14X101PA combina uma nvSRAM de 1 Mbit com um RTC completo em um circuito integrado monolítico com interface SPI serial.Os elementos não voláteis incorporados incorporam a tecnologia QuantumTrapA SRAM fornece ciclos de leitura e gravação infinitos, enquanto as células QuantumTrap fornecem armazenamento de dados não voláteis altamente confiável.As transferências de dados da SRAM para os elementos não voláteis (operação STORE) ocorrem automaticamente na desativação. No power-up, os dados são restaurados para a SRAM a partir da memória não volátil (operação RECALL).

Características

■ Memória de acesso aleatório estático não volátil de 1 Mbit (nvSRAM)
¢ Organizado internamente como 128 K × 8
- STORE para QuantumTrap elementos não voláteis iniciados automaticamente na desativação (AutoStore) ou usando instruções SPI (Software STORE) ou HSB pin (Hardware STORE)
¢ RECALL para a SRAM iniciado com a ligação (Power Up RECALL) ou com a instrução SPI (Software RECALL)
¢ STOORE automático desligado com um pequeno condensador
■ Alta fiabilidade
¢ Ciclos infinitos de leitura, gravação e RECALL
1 milhão de ciclos STORE para QuantumTrap
¢ Conservação dos dados: 20 anos a 85 °C
■ Relógio em tempo real (RTC)
¢ RTC com todas as funcionalidades
- O cronômetro do cão de guarda.
Alarme de relógio com interrupções programáveis
Indicação de falha de alimentação de reserva
️ saída de onda quadrada com frequência programável (1 Hz, 512 Hz, 4096 Hz, 32,768 kHz)
¢ Capacitor ou bateria de reserva para RTC
️ Corrente de reserva de 0,45 μA (típica)
■ 40 MHz e 104 MHz Interface periférica serial de alta velocidade (SPI)
¢ Frequência de relógio de 40 MHz SPI escrever e ler com atraso de ciclo zero
¢ frequência de clock de 104 MHz SPI escrever e ler (com instruções especiais de leitura rápida)
Suporta o modo SPI 0 (0, 0) e o modo 3 (1, 1)
■ Acesso do SPI a funções especiais
O valor do valor do produto deve ser o valor do produto em questão.
Número de série de 8 bits
Identificação do fabricante e do produto
Modo de sono
■ Protecção de escrita
Proteção de hardware com pin de proteção por gravação (WP)
Proteção de software usando a instrução Write Disable
Proteção de blocos de software para 1/4, 1/2 ou toda a matriz
■ Baixo consumo de energia
¢ Corrente ativa média de 3 mA em funcionamento a 40 MHz
¢ corrente média em modo de espera de 250 μA
Corrente em modo de repouso de 8 μA
■ Configurações padrão da indústria
Voltagens de funcionamento:
• CY14C101PA: VCC = 2,4 V a 2,6 V
• CY14B101PA: VCC = 2,7 V a 3,6 V
• CY14E101PA: VCC = 4,5 V a 5,5 V
Temperatura industrial
¢ Pacote de circuito integrado de contorno pequeno (SOIC) de 16 pinos
¢ Restrição de substâncias perigosas (RoHS)
