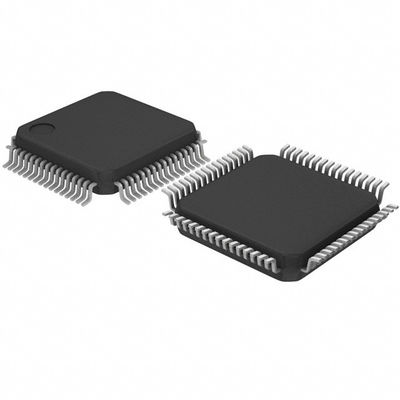

CY7C144AV-25AXC IC SRAM 64KBIT PARALELO 64TQFP Cypress Semiconductor Corp

Descrição funcional

Os CY7C144AV e CY7C006AV são RAMs estáticas CMOS 8K/16K x 8 de baixa potência com duas portas.Os dispositivos incluem vários sistemas de arbitragem para lidar com situações em que vários processadores acessam a mesma informação.São fornecidas duas portas, permitindo acesso independente e assíncrono para leituras e gravações em qualquer local na memória.

Características

■ Células de memória verdadeiras de duas portas que permitem o acesso simultâneo da mesma localização de memória
■ 8K/16K x 8 organizações (CY7C144AV/006AV)
■ Semicondutor de óxido metálico complementar (CMOS) de 0,35 micrões para velocidade/potência ótima
■ Acesso de alta velocidade: 25 ns
■ Baixa potência de funcionamento
Atividade: CCI = 115 mA (típica)
¢ Dispositivo de espera: ISB3 = 10 μA (típico)
■ Função totalmente assíncrona
■ Desligamento automático
■ Bus de dados expansível para 16 bits ou mais usando o chip Master/Slave selecionar quando se utiliza mais de um dispositivo
■ Lógicas de arbitragem no chip
■ Semáforos incluídos para permitir o aperto de mão de software entre portos
■ A bandeira do INT para a comunicação porto a porto
■ Selecionar pin para mestre ou escravo
■ Intervalos de temperatura comerciais e industriais
■ Disponível em embalagem quadrada fina de 64 pinos (TQFP) (7C006AV e 7C144AV)
■ Embalagens livres de Pb disponíveis
