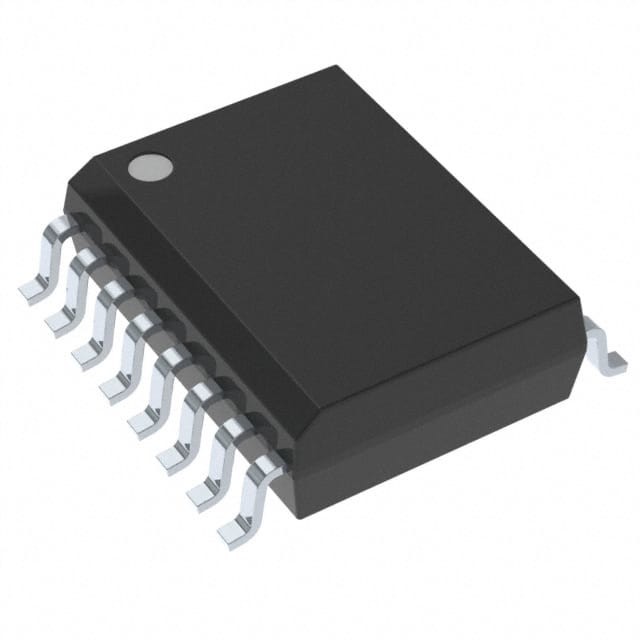

S70FL01GSAGMFI010 IC FLASH 1GBIT SPI/QUAD 16SOIC Tecnologias Infineon

Descrição geral

O presente documento contém informações relativas ao dispositivo S70FL256P, que é um conjunto de duas matrizes S25FL129P.

Características distintivas
Vantagens arquitetônicas
■ Função de alimentação única
¢ Faixa de tensão total: 2,7 a 3,6 V de leitura e gravação
■ Arquitetura da Memória
Sectores uniformes de 64 kB
Bloco de parâmetros superior ou inferior (Dois setores de 64 kB)
Divididos em dezesseis subsectores de 4 kB cada) para
cada Flash morrer
Sectores uniformes de 256 kB (sem subsectores de 4 kB)
¢ Tamanho da página de 256 bytes
■ Programa
- Programa de página (até 256 bytes) em 1,5 ms (típico)
As operações do programa são baseadas em página por página
Modo de programação acelerado através do pin W#/ACC de 9 V
Programação de Quad Pages
■ Eliminação
Função de apagamento em massa para cada flash
O comando de eliminação de setor (SE) (D8h) para 64 kB e 256 kB
Setores
O comando de eliminação de subsectores (P4E) (20h) para setores de 4 kB
(apenas para dispositivos de setor uniformes de 64 kb)
O comando de eliminação de subsectores (P8E) (40h) para setores de 8 kB
(apenas para dispositivos de setor uniformes de 64 kb)
■ Endurance em ciclismo
¥ 100 000 ciclos por sector típico
■ Conservação de dados
- 20 anos típicos
■ Identificador do dispositivo
¢ Assinatura electrónica de dois bytes padrão JEDEC
¢ assinatura electrónica de um byte para o comando RES
compatibilidade
■ Área de programação única (OTP) em cada flash
Identificação permanente e segura; pode ser programada e
Bloqueado na fábrica ou pelo cliente
■ CFI (Common Flash Interface) compatível: permite que o host
Sistema para identificar e acomodar vários dispositivos flash
■ Tecnologia dos processos
Fabricado com a tecnologia MirrorBit® de 0,09 μm
■ Opção de pacote
¢ Pinos padrão da indústria
- Pacote SO de 16 pinos (300 mils)
️ 24 bolas BGA (6 x 8 mm), configuração de 5 x 5 pinos
(Continuar...)
