Eletrônica de W25Q128JVCIQ TR IC FLASH 128MBIT SPI 24TFBGA Winbond

Descrição geral

A memória Flash Serial W25Q128BV (8M-bit) fornece uma solução de armazenamento para sistemas com espaço, pinos e energia limitados.A série 25Q oferece flexibilidade e desempenho muito além dos dispositivos Serial Flash comunsEles são ideais para sombreamento de código na RAM, executando código diretamente do Dual/Quad SPI (XIP) e armazenando voz, texto e dados.Fornecimento de energia de 6 V com um consumo de corrente tão baixo como 4 mA ativo e 1 μA para desligamento.

Características

• Família de Memórias SpiFlash
W25Q128BV: 128M-bit/16M-byte
256-byte por página programável
O SPI padrão: CLK, /CS, DI, DO, /WP, /Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
• Flash Serial de Maior Desempenho
Relógios SPI de saída dupla/quad 104/70MHz
¢ 208/280MHz equivalente Dual/Quad SPI
Taxa de transferência de dados contínua de 35 MB/s
- Até 5 vezes mais do que o Flash Serial comum
¢ Mais de 100 000 ciclos de apagamento/programa
¢ Retenção de dados por mais de 20 anos
• Eficiência do modo de leitura contínua
¢ Baixa despesa geral de instrução
¢ Leitura contínua com 8/16/32/64-Byte Wrap
Apenas 8 relógios para direcionar a memória
Permite a verdadeira operação XIP (executar no local)
¢ Superou o X16 Parallel Flash
• Baixa potência, ampla gama de temperaturas
Alimentação única de 2,7 a 3,6 V
️ Corrente ativa de 4 mA, < 1 μA Corrente de desligamento
-40°C a +85°C
• Arquitetura flexível com setores de 4KB
¢ Eliminação de Sector/Bloco Uniforme (4K/32K/64K-Byte)
Programa de um a 256 bytes
– Erase/Program Suspend & Resume
• Características avançadas de segurança
Proteção de gravação de software e hardware
Proteção de matriz de complemento superior/inferior, 4KB
Proteção de matriz de bloqueio e OTP
- Número de série único de 64 bits para cada dispositivo
Registo de parâmetros identificáveis (SFDP)
Registros de segurança de 3X256-Byte com bloqueios OTP
Bits de registo de estado voláteis e não voláteis
• Embalagens eficientes em termos de espaço
¢ WSON 8x6 mm com 8 blocos
- 16 pinos SOIC 300 mil

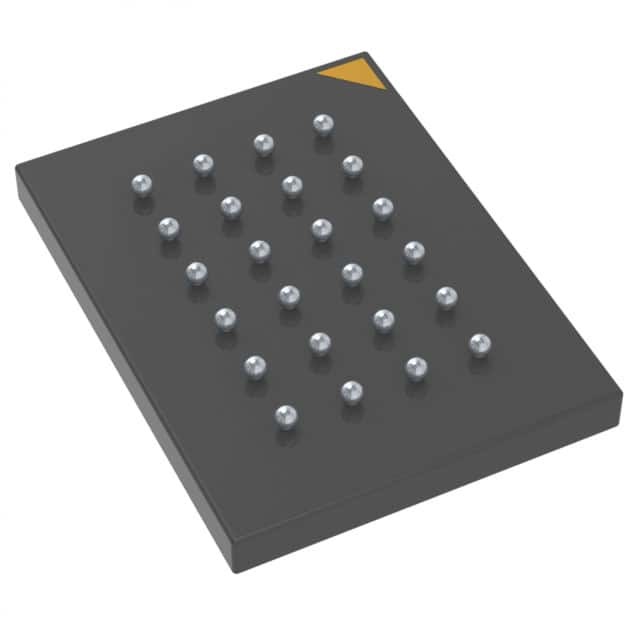

- 24 bolas TFBGA 8x6 mm
¢ Contato com a Winbond para KGD e outras opções
