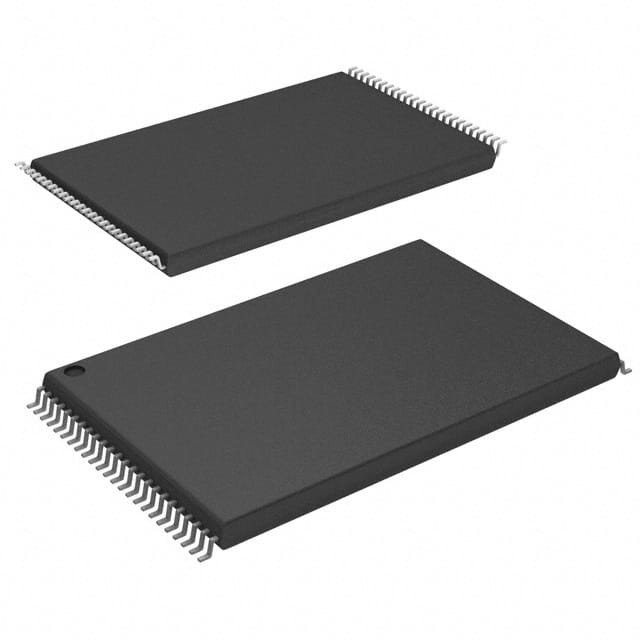

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP Tecnologias Infineon

Descrição geral

A família de dispositivos S29GL-N é uma memória flash de potência única de 3,0 volts fabricada usando a tecnologia MirrorBit de 110 nm. O S29GL064N é um dispositivo de 64 Mb organizado como 4,194,304 palavras ou 8,388O S29GL032N é um dispositivo de 32 Mb organizado em 2,097152 palavras ou 4,194Dependendo do número de modelo, os dispositivos têm apenas um barramento de dados de 16 bits de largura, ou um barramento de dados de 16 bits de largura que também pode funcionar como um barramento de dados de 8 bits de largura usando a entrada BYTE #.Os dispositivos podem ser programados no sistema host ou em programadores EPROM padrão.

Características distintivas

Vantagens arquitetônicas
■ Função de alimentação única
■ Fabricado com a tecnologia MirrorBit de 110 nm
■ Região do Sector do Silício
Sector de 128 palavras/256 bytes para identificação permanente e segura através de um número de série eletrónico aleatório de 8 palavras/16 bytes, acessível através de uma sequência de comandos
- Programado e bloqueado na fábrica ou pelo cliente
■ Arquitetura sectorial flexível
64 Mb (modelos de setor uniformes): 128 32 Kword (64 KB) setores
64 Mb (modelos do setor de arranque): cento e vinte e sete 32 Kword (64 KB) setores + oito 4Kword (8KB) setores de arranque
32 Mb (modelos de setor uniformes): 64 setores de 32Kword (64 KB)
32 Mb (modelos de setor de arranque): sessenta e três setores de 32Kword (64 KB) + oito setores de arranque de 4Kword (8 KB)
■ Controlo versátil/OTM melhorado
Todos os níveis de entrada (níveis de entrada de endereço, controle e DQ) e saídas são determinados pela tensão na entrada VIO.
■ Compatibilidade com as normas JEDEC
¢ Fornece compatibilidade com pin-out e software para flash de fonte de alimentação única e proteção superior contra gravação inadvertida
■ 100 000 ciclos de apagamento típicos por sector
■ 20 anos de conservação dos dados

Características de desempenho

■ Alta performance
Tempo de acesso de 90 ns
¢ Buffer de leitura de página de 8 palavras/16 bytes
Tempo de leitura da página de 25 ns
- Buffer de escrita de 16 palavras/32 bytes que reduz o tempo de programação geral para atualizações de várias palavras

■ Baixo consumo de energia

¢ 25 mA corrente inicial de leitura típica, 1 mA corrente típica de leitura de página
¢ 50 mA de corrente de apagamento/programa típica
️ 1 μA de corrente típica em modo de espera
■ Opções de pacotes
¢ TSOP de 48 pinos
¢ TSO de 56 pinos
- 64 bolas BGA reforçado
BGA de 48 bolas

Funções de Software e Hardware

■ Características do software
Proteção avançada de setores: oferece proteção de setores persistente e proteção de setores de senha
Suspender e retomar o programa: ler outros setores antes da conclusão da operação de programação
¢ Apagar Suspender & Reiniciar: ler/programar outros sectores antes de uma operação de apagamento ser concluída
Data# polling & toggle bits fornecer status
Compatível com o CFI (Common Flash Interface): permite ao sistema host identificar e acomodar vários dispositivos flash
O comando de desbloqueio do programa reduz o tempo total de programação de várias palavras
■ Características do hardware
A entrada WP#/ACC acelera o tempo de programação (quando a alta tensão é aplicada) para maior rendimento durante a produção do sistema.Protege o primeiro ou o último setor, independentemente das definições de proteção do setor nos modelos de setor uniformes
Input de redefinição de hardware (RESET#) redefine dispositivo
A saída Ready/Busy# (RY/BY#) detecta a conclusão do ciclo de programação ou apagamento
