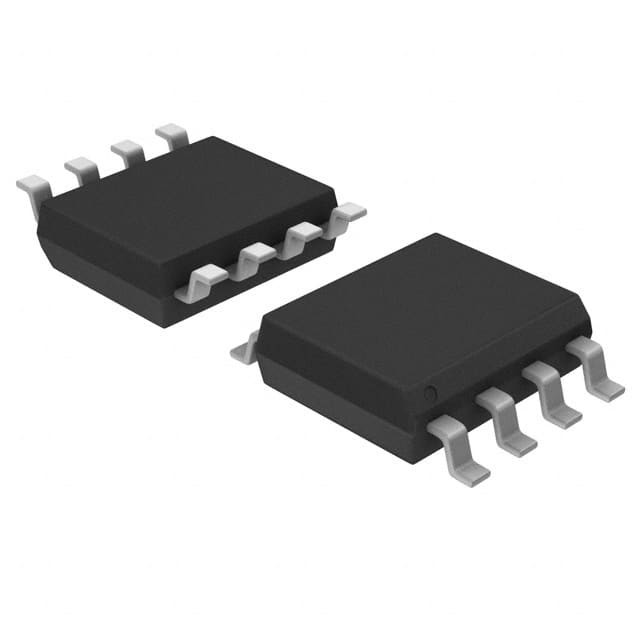

SST25VF020B-80-4I-SAE-T IC FLASH 2MBIT SPI 80MHZ 8SOIC Tecnologia de microchip

Descrição do produto

A família Serial Flash da série 25 possui uma interface compatível com SPI de quatro fios que permite uma baixa idade do pacote de contagem de pines, que ocupa menos espaço na placa e, finalmente, reduz os custos totais do sistema.Os dispositivos SST25VF020B são melhorados com uma frequência de funcionamento melhorada e um consumo de energia ainda menor. SST25VF020B memórias flash SPI são fabricados com SST proprietário, de alto desempenho CMOS SuperFlash tecnologia.O projeto de célula dividida e o injetor de túnel de óxido espesso alcançam uma maior confiabilidade e fabricabilidade em comparação com abordagens alternativas.

Características:

• Operações de leitura e gravação de uma só tensão
¥ 2,7-3,6 V
• Arquitetura de Interface Serial
Compatível com SPI: modo 0 e modo 3
• Frequência do relógio de alta velocidade
¢ Até 80 MHz
• Confiabilidade superior
Endurance: 100.000 ciclos (típicos)
¢ Retenção de dados superior a 100 anos
• Baixo consumo de energia:
Corrente de leitura ativa: 10 mA (típica)
Corrente de espera: 5 μA (típica)
• Capacidade de apagamento flexível
Sectores uniformes de 4 KByte
Blocos de sobreposição uniformes de 32 KByte
Blocos de sobreposição uniformes de 64 KByte
• Programa de apagamento rápido e byte:
Tempo de apagamento do chip: 35 ms (típico)
Tempo de eliminação de setor/bloco: 18 ms (típico)
Tempo de Byte-Programa: 7 μs (típico)
• Programação de Incremento Automático de Endereço (AAI)
Diminui o tempo total de programação do chip em relação às operações de Byte-Program
• Detecção do fim da escrita
O software de pesquisa do bit BUSY no Registro de Status
¢ leitura do estado ocupado no pin SO no modo AAI
• Segure o alfinete (SEGUIR#)
Suspende uma sequência serial na memória
sem desmarcar o dispositivo
• Proteção de escrita (WP#)
Ativar/desabilitar a função de bloqueio do registo de estado
• Protecção de gravação por software
Escrever proteção através de bits de proteção de blocos no registo de estado
• Intervalo de temperatura
️ Comercial: 0°C a +70°C
-40°C a +85°C
• Pacotes disponíveis
️ SOIC de 8 chumbo (150 milis)
️ WSON de 8 contatos (6 mm x 5 mm)
• Todos os dispositivos não Pb (sem chumbo) são compatíveis com a RoHS
