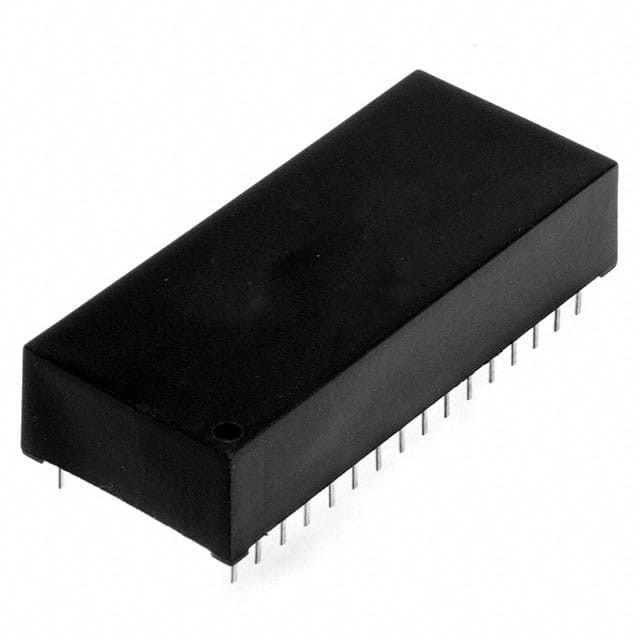

DS1245AB-70+ IC NVSRAM 1MBIT PARALELO 32EDIP Analog Devices Inc./Maxim Integrated

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Tipo da memória | Permanente | Formato da memória | NVSRAM |
---|---|---|---|
Tecnologia | NVSRAM (SRAM permanente) | Tamanho de memória | 1Mbit |
Organização da memória | 128K x 8 | Relação da memória | Paralelo |
Frequência de pulso de disparo | - | Escreva o tempo de ciclo - palavra, página | 70ns |
Tempo de acesso | 70 ns | Voltagem - Fornecimento | 4.75V ~ 5.25V |
Temperatura de funcionamento | 0°C ~ 70°C (TA) | Tipo de montagem | Através do Buraco |
Embalagem / Caixa | Módulo 32-DIP (0,600", 15.24mm) | Pacote de dispositivos do fornecedor | 32-EDIP |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
DS1245AB-70+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-100+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-70IND+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-70+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1249AB-70# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1250Y-70+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250Y-70IND+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1245W-150+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-120+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245W-100+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-100+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-120+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-120IND+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1249Y-70# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249Y-85IND# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1250Y-100+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1249Y-100# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1250AB-70+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1245Y-85+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-70IND+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-85+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245W-100IND+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-120IND+ | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1249Y-70IND# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249AB-70IND# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1250W-100+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250W-100IND+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250AB-70IND+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250AB-100IND+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250Y-100IND+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1245Y-70IND | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1250Y-100 | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1249Y-70 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1245Y-120 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-100 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-120 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-100 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245W-150 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-70 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-85 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-85 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-70 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245W-100 | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-120IND | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245Y-120IND | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1245AB-70IND | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1249W-150 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249Y-100 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249AB-100 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249AB-70 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249W-100 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249AB-85 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249Y-85 | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249Y-70IND | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249AB-70IND | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249Y-85IND | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249AB-85IND | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1250AB-100 | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250W-150 | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250AB-70 | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250W-100 | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250Y-70 | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250Y-70IND | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250AB-70IND | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1245W-100IND | IC NVSRAM 1MBIT PARALLEL 32EDIP | |
DS1249W-100IND | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1250AB-100IND | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250W-100IND | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250Y-100IND | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1250W-150+ | IC NVSRAM 4MBIT PARALLEL 32EDIP | |
DS1249W-100IND# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249W-100# | IC NVSRAM 2MBIT PARALLEL 32EDIP | |
DS1249Y-85# | IC NVSRAM 2MBIT PARALLEL 32EDIP |
Descrição de produto
Detalhes do produto
Descrição
As SRAMs DS1245 1024k não voláteis são1,048576 bits, SRAMs totalmente estáticas e não voláteis organizadas em 131.072 palavras por 8 bits.Cada SRAM NV completa possui uma fonte de energia de lítio autónoma e um circuito de controlo que monitora constantemente o VCC para uma condição fora de tolerânciaQuando tal condição ocorre, a fonte de energia de lítio é automaticamente ligada e a proteção de gravação é activada incondicionalmente para evitar a corrupção de dados.Os dispositivos DS1245 do pacote DIP podem ser usados no lugar das RAMs estáticas existentes de 128k x 8 diretamente conformes ao padrão DIP de 32 pinos popularOs dispositivos DS1245 do pacote PowerCap Module são montáveis diretamente na superfície e são normalmente emparelhados com um DS9034PC PowerCap para formar um módulo SRAM não volátil completo.Não há limite no número de ciclos de gravação que podem ser executados e não é necessária nenhuma circuita de suporte adicional para a interface do microprocessador.
Características
■ 10 anos de conservação mínima dos dados na ausência de energia externa■ Proteção automática dos dados em caso de perda de energia
■ Substitui memória RAM estática volátil de 128k x 8, memória EEPROM ou flash
■ Ciclos de gravação ilimitados
■ CMOS de baixo consumo
■ Tempo de acesso de leitura e gravação de 70 ns
■ A fonte de energia de lítio é desconectada electricamente para manter a frescura até que a energia seja aplicada pela primeira vez
■ Distância total de funcionamento VCC ± 10% (DS1245Y)
■ Opcional ± 5% de faixa de funcionamento VCC (DS1245AB)
■ Faixa de temperatura industrial opcional de -40°C a +85°C, designada IND
■ Pacote DIP padrão JEDEC de 32 pinos
■ Pacote PowerCap Module (PCM)
- Módulo montável diretamente na superfície
- A PowerCap com bateria de reposição de lítio.
- Pinout padronizado para todos os produtos SRAM não voláteis
#NOME?
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Maxim Integrado |
Categoria de produtos | IC de memória |
Série | DS1245AB |
Embalagem | Tubos |
Estilo de montagem | Através do Buraco |
Embalagem | Modulo de 32 DIP (0,600", 15,24 mm) |
Temperatura de funcionamento | 0°C ~ 70°C (TA) |
Interface | Paralelo |
Fornecimento de tensão | 40,75 V ~ 5,25 V |
Embalagem do produto do fornecedor | 32-EDIP |
Capacidade de memória | 1M (128K x 8) |
Tipo de memória | NVSRAM (SRAM não volátil) |
Velocidade | 70 ns |
Tempo de acesso | 70 ns |
Memória de formato | Memória RAM |
Temperatura máxima de funcionamento | + 70 C |
Intervalo de temperatura de funcionamento | 0 C |
Corrente de abastecimento operacional | 85 mA |
Tipo de interface | Paralelo |
Organização | 128 k x 8 |
Parte-#-Aliases | 90-1245A+B70 DS1245AB |
Largura do Data-Bus | 8 bits |
Voltagem de alimentação máxima | 5.25 V |
Voltagem de alimentação-min | 4.75 V |
Embalagem | EDIP-32 |
Parte do fabricante | Descrição | Fabricante | Comparação |
DS1245Y-70+ Memória |
Modulo SRAM não volátil, 128KX8, 70ns, CMOS, 0,740 INCH, compatível com a ROHS, DIP-32 | Produtos integrados Maxim | DS1245AB-70+ versus DS1245Y-70+ |
DS1245AB-70IND Memória |
Módulo SRAM não volátil 128KX8, 70ns, DMA32, 0,740 INCH, Módulo alargado, DIP-32 | Rochester Electronics LLC | DS1245AB-70+ versus DS1245AB-70IND |
DS1245Y-70IND Memória |
Módulo SRAM não volátil 128KX8, 70ns, DMA32, 0,740 INCH, Módulo alargado, DIP-32 | Rochester Electronics LLC | DS1245AB-70+ versus DS1245Y-70IND |
M48Z128Y-70PM1 Memória |
Módulo SRAM não volátil 128KX8, 70ns, PDMA32, PMDIP-32 | STMicroelectrónica | DS1245AB-70+ versus M48Z128Y-70PM1 |
DS1245Y-70 Memória |
Modulo SRAM não volátil, 128KX8, 70ns, CMOS, 0,740 INCH, MODULO EXTENDIDO, DIP-32 | Produtos integrados Maxim | DS1245AB-70+ versus DS1245Y-70 |
DS1245AB-70 Memória |
Modulo SRAM não volátil, 128KX8, 70ns, CMOS, PDIP32, 0,740 INCH, PLASTIC, DIP-32 | Dallas Semiconductor | DS1245AB-70+ versus DS1245AB-70 |
DS1245Y-70IND+ Memória |
Modulo SRAM não volátil, 128KX8, 70ns, CMOS, 0,740 INCH, compatível com a ROHS, DIP-32 | Produtos integrados Maxim | DS1245AB-70+ versus DS1245Y-70IND+ |
DS1245AB-70IND+ Memória |
Modulo SRAM não volátil, 128KX8, 70ns, CMOS, 0,740 INCH, compatível com a ROHS, DIP-32 | Produtos integrados Maxim | DS1245AB-70+ versus DS1245AB-70IND+ |
M48Z128-70PM1 Memória |
Módulo SRAM não volátil 128KX8, 70ns, PDMA32, PMDIP-32 | STMicroelectrónica | DS1245AB-70+ versus M48Z128-70PM1 |
Descrições
NVSRAM (SRAM não volátil) Memória IC 1Mb (128K x 8) Paralela 70ns 32-EDIP
