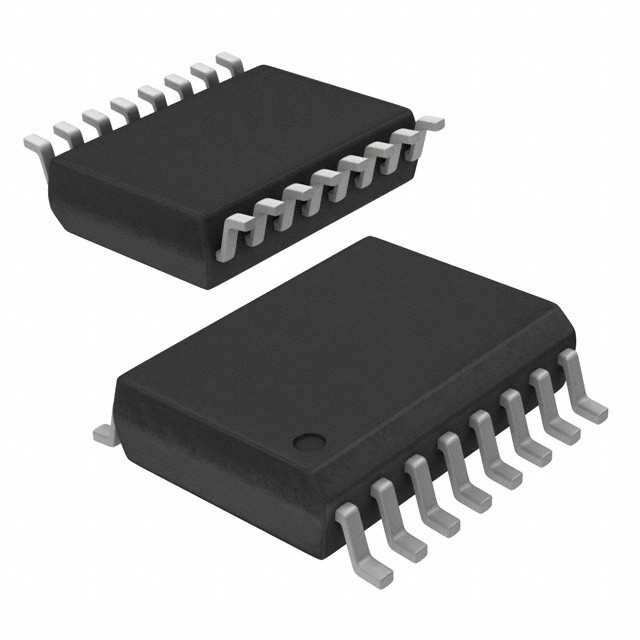

IS25LP128-JMLE IC FLASH 128MBIT SPI/QUAD 16SOIC ISSI, Solução Integrada de Silício Inc.

Descrição geral

Os IS25LQ016 são memórias flash de 16 Mbit de Interface Periférica Serial (SPI), fornecendo saída única, dual ou quad. Os dispositivos são projetados para suportar uma taxa de fclock de 50 MHz no modo de leitura normal,e 104 MHz em leitura rápida (a saída Quad é de 100 MHz)Os dispositivos usam uma única fonte de alimentação de baixa tensão, variando de 2,3 Volt a 3,6 Volt, para executar operações de leitura, apagamento e programação.Os dispositivos podem ser programados em programadores EPROM padrão.

Características

• Função de alimentação única
- Intervalo de baixa tensão: 2,3 V - 3,6 V
• Organização da memória
- IS25LQ016: 2048K x 8 (16 Mbit)
• Arquitetura de setor/bloco mais rentável
- 16 Mb: Sectores uniformes de 4KByte / Trinta e dois blocos uniformes de 64KByte
• Interface periférica em série (SPI) compatível
- Suporta saída única, dupla ou quad
- Suporta os modos SPI 0 e 3
- Frequência de clock máxima de 50 MHz para leitura normal
- Frequência de clock máxima de 104 MHz para leitura rápida
- Equivalente de taxa de clock máxima de 208 MHz
- Quad SPI equivalente a taxa de clock máxima de 400 MHz
• Operação do programa de bytes
- Típico de 10 US/Byte
• Operação do programa de página (até 256 bytes)
- Máximo de 0,7 ms por programa de página
• Operação de apagamento de setor, bloco ou chip
- Eliminação de setor (4KB) -> 150ms (tipo)
- Bloqueamento (64KB) -> 500ms (tipo)
- Chip Erase -> 5s (tipo)
• Baixo consumo de energia
- Max 12 mA corrente ativa de leitura
- Máximo 20 mA de corrente de programação/apagamento
- Max 30 uA de corrente de espera
• Proteção contra gravação em hardware
- Proteger e desproteger o dispositivo da operação de gravação por Write Protect (WP#) Pin
• Protecção de gravação por software
- Os bits Block Protect (BP3, BP2, BP1, BP0) permitem que parte ou toda a memória seja configurada como somente leitura
• Alta resistência do produto
- 100 000 ciclos de programação/eliminação garantidos por sector
- Retenção de dados mínima de 20 anos
• Pin-out e embalagem padrão industrial
- SOIC de 8 pines 208 mil
- WSON de 8 contatos
- O PDIP.
- 8-pin 208mil VSOP
- Embalagem sem chumbo (sem Pb)
• Informações de segurança adicionais de 256 bytes Área de programação única (OTP)
• Função especial de protecção
- Função de protecção (apêndice 1)
- Função de desbloqueio do sector (apêndice 2)
