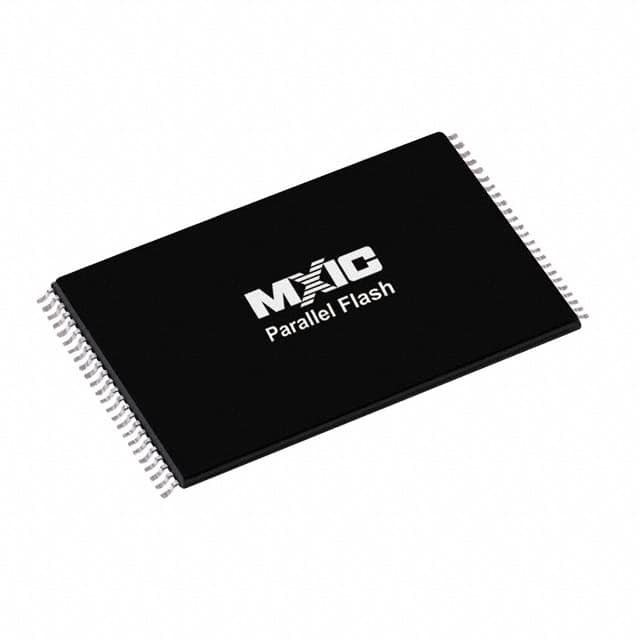

MX29F200CBTI-70G IC FLASH 2MBIT PARALELO 48TSOP Macronix

Características

Características gerais
• Função de alimentação única
- 4,5 a 5,5 volts para operações de leitura, apagamento e programação
• 262.144 x 8 / 131.072 x 16 comutáveis
• Arquitetura do setor de arranque
- T = Setor superior da bota
- B = Setor inferior da bota
• Estrutura do sector
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 e 64K-Byte x 3
• Protecção dos sectores
- Método de hardware para desativar qualquer combinação de setores das operações de programação ou apagamento
- Sector temporário desprotegido permite alterações de código em sectores previamente bloqueados
• Bloqueio protegido a 100 mA de -1V a Vcc + 1V
• Compatível com a norma JEDEC
- Pinout e software compatível com fonte de alimentação única Flash

Performance
• Alto desempenho
- Tempo de acesso: 70/90ns
- Tempo de programação byte/Word: 9us/11us (típico)
- Tempo de apagamento: 0,7 s/sector, 4 s/chip (típico)
• Baixo consumo de energia
- Baixa corrente de leitura ativa: 40 mA (máximo) a 5 MHz
- Corrente de espera baixa: 1uA (típica)
• Mínimo de 100 000 apagamentos/ciclo de programa
• 20 anos de conservação dos dados

Características do software

• Apagar Suspender/ Apagar o currículo
- Suspende a operação de apagamento de setor para ler dados de ou programar dados para outro setor que não está sendo apagado
• Status Resposta
- Data# Polling & Toggle bits fornecem detecção de programa e apagar conclusão operação

Características do hardware
• Pronto/Ocupado# (RY/BY#)
- Fornece um método de hardware de detecção de programa e apagamento de conclusão operação
• Reinicialização do hardware (RESET#)
