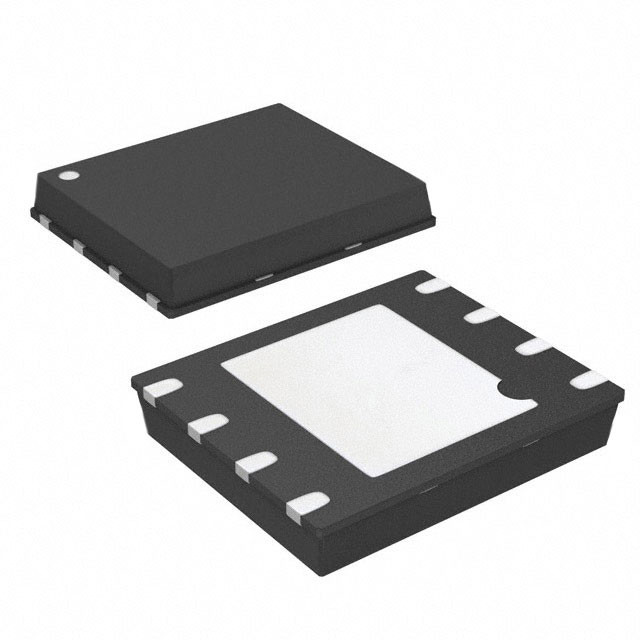

AT45DB041E-MHN-T IC FLASH 4MBIT SPI 85MHZ 8UDFN Renesas Design Germany GmbH

[adesto]

Descrição

O AT45DB041E é uma memória flash de acesso sequencial de interface serial de 1,65V ideal para uma ampla variedade de aplicações de voz digital, imagem, código de programa e armazenamento de dados.O AT45DB041E também suporta a interface serial RapidS para aplicações que exigem uma operação de alta velocidadeSão quatro.194Além da memória principal, o AT45DB041E também contém dois buffers SRAM de 256/264 bytes cada.Os buffers permitem receber dados enquanto uma página na memória principal está sendo reprogramada.
O entrelaçamento entre ambos os buffers pode aumentar drasticamente a capacidade do sistema de escrever um fluxo contínuo de dados.e emulação E2PROM (bit ou byte alterabilidade) pode ser facilmente manuseado com uma operação de leitura-modificação-escrita de três passos auto-contido.

Características

● Fornecimento único de 1,65 V - 3,6 V
● Interface periférica em série (SPI) compatível
● Suporta os modos SPI 0 e 3
● Suporta a operação RapidSTM
● Capacidade de leitura contínua em toda a matriz
● Até 85 MHz
● Opção de leitura de baixa potência até 15 MHz
● Tempo de clock-to-output (tV) máximo de 6ns
● Tamanho de página configurável pelo usuário
● 256 bytes por página
● 264 bytes por página (padrão)
● O tamanho da página pode ser pré-configurado na fábrica para 256 bytes
● Dois buffers de dados SRAM totalmente independentes (256/264 bytes)
● Permite a recepção de dados enquanto se reprograma a matriz de memória principal
● Opções de programação flexíveis
● Byte/Page Program (1 a 256/264 bytes) diretamente na memória principal
● Escrever em buffer
● Buffer para o programa da página da memória principal
● Opções de apagamento flexíveis
● Apagar página (256/264 bytes)
● Eliminação de blocos (2KB)
● Eliminação de setores (64KB)
● Apagamento de chips (4-Mbits)
● Programar e apagar Suspender/reiniciar
● Funções avançadas de proteção de dados em hardware e software
● Protecção do sector individual
● Bloqueio de setores individuais para tornar qualquer setor permanentemente só de leitura
● Registro de Segurança de 128 bytes, programável de uma só vez (OTP)
● 64 bytes de fábrica programados com um identificador único
● 64 bytes programáveis pelo utilizador
● Opções de reinicialização controladas por hardware e software
● Leitura do fabricante e do ID do dispositivo da norma JEDEC
● Dissipação de baixa potência
● Corrente de redução de potência ultra-profunda de 400nA (típica)
● Corrente de baixa potência de 3μA (típica)
● Corrente de espera de 25μA (típica)
● Corrente ativa de leitura de 7 mA (típica @ 15 MHz))
● Duração: mínimo de 100.000 ciclos de programação/apagamento por página
● Retenção de dados: 20 anos
● Cumprem toda a gama de temperaturas industriais
● Opções de embalagens verdes (sem Pb/halogeneto/compatíveis com a RoHS)
● SOIC de 8 tubos (0,150" de largura e 0,208" de largura)
● 8-pad DFN ultra-fina (5 x 6 x 0,6 mm)
● Pacote de escala de chips de 8 bolas
● Maturação em forma de bolacha ((1)
