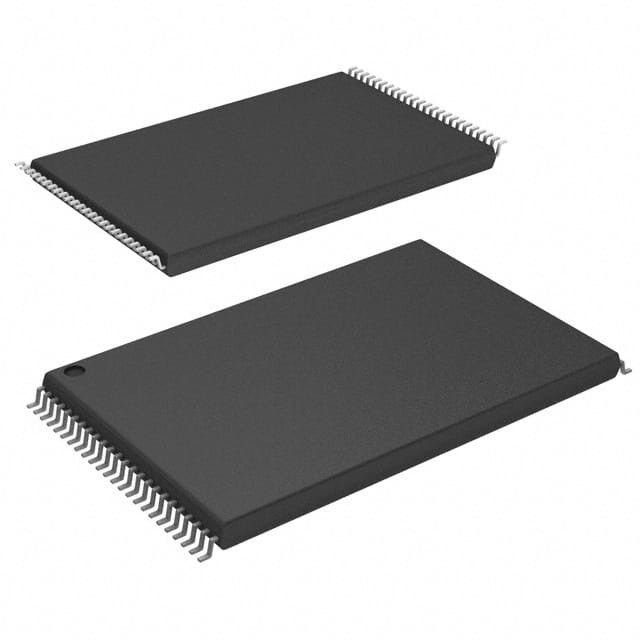

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL Tecnologia de microchip 48TSOP

Descrição do produto

Os dispositivos SST39VF1601C e SST39VF1602C são 1M x16 CMOS Multi-Purpose Flash Plus (MPF+) fabricados com tecnologia SST proprietária e de alto desempenho CMOS SuperFlash.O projeto de célula dividida e o injetor de túnel de óxido espesso alcançam uma maior confiabilidade e fabricabilidade em comparação com abordagens alternativas. O SST39VF160xC escreve (Programa ou Erase) com uma fonte de alimentação de 2,7 a 3,6 V. Estes dispositivos estão em conformidade com os pinouts padrão JEDEC para memórias x16.
Com o Word-Program de alto desempenho, os dispositivos SST39VF1601C/1602C fornecem um tempo típico de Word-Program de 7 μsec. Estes dispositivos usam Toggle Bit, Data# Polling,ou o pin RY/BY# para indicar a conclusão da operação do programaPara proteger contra gravações inadvertidas, eles têm sistemas de proteção de dados de hardware e software no chip, projetados, fabricados e testados para um amplo espectro de aplicações.Estes dispositivos são oferecidos com uma duração típica garantida de 100A retenção de dados é de mais de 100 anos.

Características

• Organizado como 1M x16: SST39VF1601C/1602C
• Operações de leitura e gravação de uma só tensão
¥ 2,7-3,6 V
• Confiabilidade superior
Endurance: 100.000 ciclos (típicos)
¢ Retenção de dados superior a 100 anos
• Baixo consumo de energia (valores típicos a 5 MHz)
Corrente ativa: 9 mA (típica)
Corrente de espera: 3 μA (típica)
Modo de baixa potência automático: 3 μA (típico)
• Proteção contra bloqueios de hardware/WP# Pin de entrada
Proteção do bloco superior (top 8 KWord)
Proteção do bloco inferior (inferior 8 KWord)
• Capacidade de apagar setores
Sectores uniformes de 2 KWord
• Capacidade de apagamento de blocos
Arquitetura de blocos flexível; um bloco de 8 - dois blocos de 4 - um bloco de 16 e 31 blocos de 32 kW
• Capacidade de borrar chips
• Capacidades de apagar-suspender/apagar-reiniciar
• Pin de reinicialização de hardware (RST#)
• Endereço e dados bloqueados
• Característica de identificação de segurança
¢ SST: 128 bits; Usuário: 128 palavras
• Tempo de acesso rápido:
70 ns
• Apagador rápido e programa de Word:
Tempo de eliminação do setor: 18 ms (típico)
Tempo de eliminação de blocos: 18 ms (típico)
Tempo de apagamento do chip: 40 ms (típico)
Tempo de programação de palavras: 7 μs (típico)
• Cronograma automático de gravação
Geração interna de VPP
• Detecção do fim da escrita
¢ Troque de bits
¢ Dados# Pesquisa
Pronto/Ocupado.
• Compatibilidade I/O CMOS
• Norma JEDEC
¢ Flexões EEPROM e conjuntos de comando
• Pacotes disponíveis
️ TSOP de 48 chumbo (12 mm x 20 mm)
️ TFBGA de 48 bolas (6mm x 8mm)
️ WFBGA de 48 bolas (4mm x 6mm)
• Todos os dispositivos são compatíveis com a RoHS
