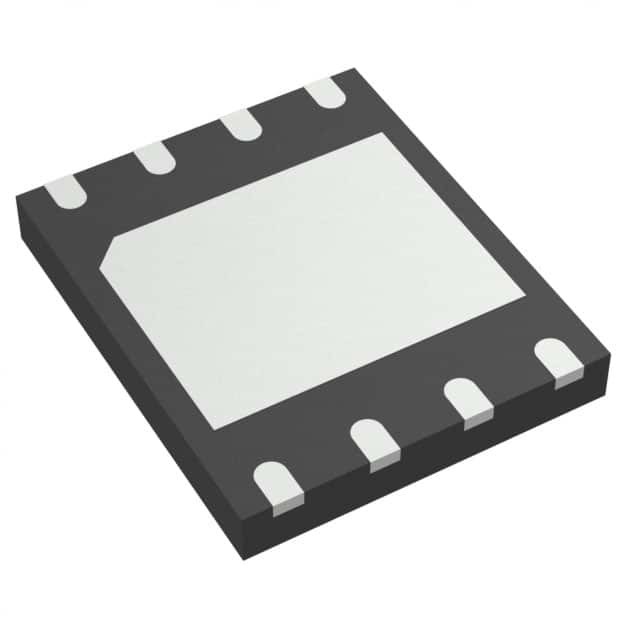

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Winbond Eletrônica

Descrição geral

A memória Flash Serial W25Q80DV (8M-bit) fornece uma solução de armazenamento para sistemas com espaço, pinos e energia limitados.A série 25Q oferece flexibilidade e desempenho muito além dos dispositivos Serial Flash comunsEles são ideais para sombreamento de código na RAM, executando código diretamente do Dual/Quad SPI (XIP) e armazenando voz, texto e dados.Fornecimento de energia de 6 V com um consumo de corrente tão baixo como 1μA para desligamentoTodos os dispositivos são oferecidos em pacotes de poupança de espaço.
A matriz W25Q80DV é organizada em 4.096 páginas programáveis de 256 bytes cada. Até 256 bytes podem ser programadas de uma vez. As páginas podem ser apagadas em grupos de 16 (4KB sector erase),Grupos de 128 (32KB de bloqueio apagado)O W25Q80DV tem 256 setores apagáveis e 16 blocos apagáveis, respectivamente.Os pequenos setores de 4KB permitem maior flexibilidade em aplicações que requerem armazenamento de dados e parâmetros. (ver figura 2.)
O W25Q80DV suporta a Interface Periférica Serial padrão (SPI) e uma saída Dual/Quad de alto desempenho, bem como Dual/Quad I/O SPI: Relógio Serial, Chip Select, Dados Serial I/O0 (DI), I/O1 (DO),O I/O2 (/WP) e o I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsEstas taxas de transferência podem ultrapassar as memórias Flash paralelas assíncronas padrão de 8 e 16 bits.Controle da matriz inferior ou complementarAlém disso, o dispositivo suporta o fabricante padrão JEDEC e a identificação do dispositivo com um número de série único de 64 bits.

Características

● Família de Memórias SpiFlash
W25Q80DV: 8M-bit/1M-byte (1,048, 576)
256-byte por página programável
¢ SPI padrão: CLK,/CS,DI,DO,/WP,/Hold
¢ Dual SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
Sectores uniformes de 4 KB, blocos de 32 KB e 64 KB
● Flash em série de maior desempenho
Relógios SPI Dual/Quad de 104 MHz
¢ 208/416MHz equivalente Dual/Quad SPI
¢ taxa de transferência contínua de dados de 50 MB/s
● Protecção de gravação por software e hardware
Proteger toda ou parte da memória
Ativar/desactivar a protecção com /WP pin
Proteção de matriz superior ou inferior
● Arquitetura flexível com setores de 4KB
¢ Eliminação de Sector/Bloco Uniforme (4/32/64-kbytes)
¢ Programa de um a 256 bytes < 0,8ms
– Erase/Program Suspend & Resume
¢ Mais de 100.000 ciclos de apagamento/escritura
¢ Retenção de dados por mais de 20 anos
● Baixa potência, ampla faixa de temperatura
Alimentação única de 2,7 a 3,6 V
¢ < 1μA Desligado (normalmente)
● Embalagens eficientes em termos de espaço (1):
- 8 pin SOIC 150 mil/208 mil, VSOP 150 mil
¢ 8-pad WSON 6x5-mm, USON 2x3-mm
- 8 pinos PDIP 300 milímetros
- 8 bolas WLCSP
¢ Contato com a Winbond para KGD e outras opções
