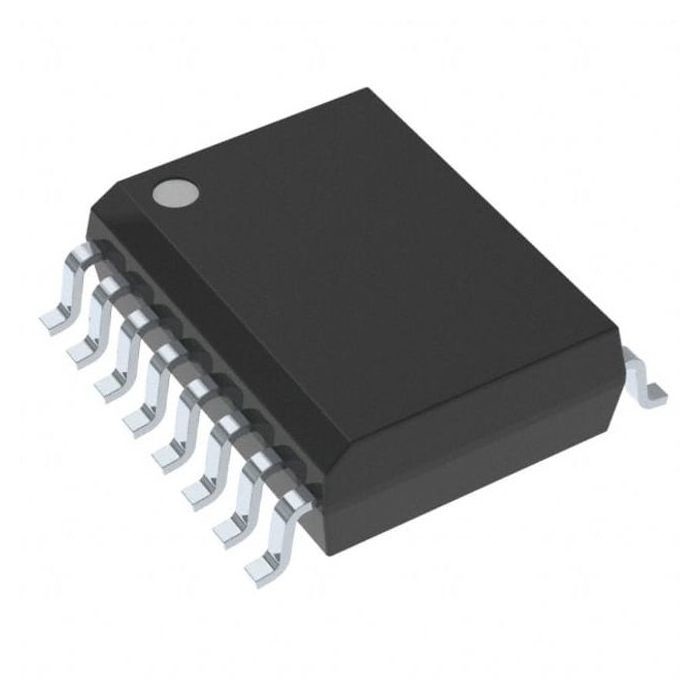

SPI mordido 12 IC por aquisição de dados AD7243ARZ V-OUT 16SOIC Analog Devices Inc.

DESCRIÇÃO GERAL

O AD7243 é uns 12 completos mordidos, a saída da tensão, conversor numérico-analógico com referência do amplificador da saída e da tensão de Zener em uma microplaqueta monolítica do CMOS. Nenhuma guarnição externo é exigida para conseguir o desempenho especificado completo.
O amplificador da saída é capaz de desenvolver +10 V através de uma carga de 2 kΩ. As escalas da tensão da saída com única operação da fonte são 0 V a +5 V ou 0 V a +10 V, quando uma escala bipolar adicional da saída de ±5 V estiver disponível com fontes duplas. As escalas são selecionadas usando o resistor interno do ganho.
O formato de dados é binário natural em ambas as escalas unipolares, quando o binário deslocado ou o formato do complemento dos two puderem ser selecionados na escala bipolar. Uma função de CLR é fornecida que ajuste a saída a 0 V em ambas as escalas unipolares e na escala bipolar do complemento dos two, quando com formato de dados binários deslocado, a saída for ajustada – a REFIN. Esta função é útil como a poder-na restauração porque permite que a saída seja ajustada a um nível de tensão conhecido.

CARACTERÍSTICAS

12-Bit CMOS DAC com
Referência da tensão da Em-microplaqueta
Amplificador da saída
Três escalas selecionáveis da saída
– 5 V a +5 V, 0 V a +5 V, 0 V a +10 V
Relação de série
300 quilohertz DAC Update Rate
Tamanho pequeno: MERGULHO 16-Lead ou SOIC
Não-linearidade: ±1/2 LSB TMIN a TMAX
Dissipação de baixa potência: 100 mW típicos

APLICAÇÕES

Controle de processos
Automatização industrial
Sistemas do tratamento dos sinais de Digitas
Portos do entrada/saída
