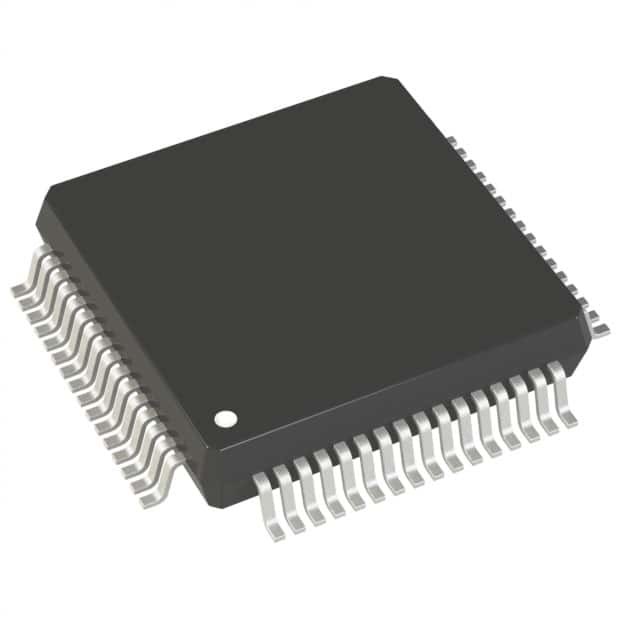

200K estável IC por aquisição de dados DAS CAD AD7606BSTZ 16BIT 64LQFP
| Marca | Analog Devices Inc. |
|---|---|
| Número do modelo | AD7606BSTZ |
| Quantidade de ordem mínima | 1 |
| Preço | Based on current price |
| Detalhes da embalagem | caixa antiestática do saco & de cartão |
| Tempo de entrega | 3-5 dias do trabalho |
| Termos de pagamento | T/T |
| Habilidade da fonte | no estoque |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tipo | Sistema por aquisição de dados (DAS), CAD | Número de canais | 8 |
|---|---|---|---|
| Definição (bocados) | 16 b | Taxa de amostra (por segundo) | 200k |
| Relação dos dados | DSP, MICROWIRE™, paralela, QSPI™, série, SPI™ | Fonte da fonte da tensão | Análogo e Digitas |
| Tensão - fonte | 2.3V ~ 5.25V, 4.75V ~ 5.25V | Temperatura de funcionamento | -40°C ~ 85°C |
| Montando o tipo | Montagem de superfície | Pacote/caso | 64-LQFP |
| Pacote do dispositivo do fornecedor | 64-LQFP (10x10) | ||
| Destacar | IC por aquisição de dados estável,200K IC por aquisição de dados,AD7606BSTZ |
||
Descrição de produto
AD7606BSTZ IC DAS/ADC 16BIT 200K 64LQFP Analog Devices Inc.
Detalhes do produto
DESCRIÇÃO GERAL
Os AD76061/AD7606-6/AD7606-4 são a amostra de 16 bits, simultânea, sistemas por aquisição de dados analógicos-numéricos (DAS) com oito, seis, e quatro canais, respectivamente. Cada parte contém a proteção da braçadeira da entrada análoga, um filtro do antialiasing da segundo-ordem, um amplificador da trilha-e-posse, um conversor analógico-numérico de 16 bits de aproximação sucessiva da redistribução da carga (CAD), um filtro digital flexível, uma referência de 2,5 V e um amortecedor da referência, e relações de série e paralelas de alta velocidade.
CARACTERÍSTICAS
8/6/4 das entradas simultaneamente provadasEscalas bipolares verdadeiras da entrada análoga: ±10 V, ±5 V
Única fonte análoga de 5 V e 2,3 V a 5 V VDRIVE
Solução por aquisição de dados inteiramente integrada
Proteção da braçadeira da entrada análoga
Amortecedor entrado com 1 impedância da entrada análoga de MΩ
filtro análogo do antialiasing da Segundo-ordem
referência da Em-microplaqueta e amortecedor exatos da referência
CAD de 16 bits com kSPS 200 em todos os canais
Capacidade de Oversampling com filtro digital
Paralela flexível/relação de série
SPI/QSPI™/MICROWIRE™/DSP compatível
Desempenho
uma avaliação de 7 quilovolts ESD nos canais de entrada análoga
95,5 DB SNR, −107 DB THD
±0.5 LSB INL, ±0.5 LSB DNL
Baixa potência: 100 mW
Modo à espera: 25 mW
64 pacote da ligação LQFP
APLICAÇÕES
Sistemas da monitoração e de proteção da linha elétricaControlo do motor Multiphase
Instrumentação e sistemas de controlo
Sistemas de posicionamento Multiaxis
Sistemas por aquisição de dados (DAS)
Especificações
| Atributo | Valor de atributo |
|---|---|
| Fabricante | Analog Devices |
| Categoria de produto | CAD/DACs |
| Série | AD7606 |
| Produto | Conversores analógicos-numéricos |
| Tipo | Sistema por aquisição de dados (DAS), CAD |
| Empacotamento | Tray Alternate Packaging |
| Unidade-peso | 0,012088 onças |
| Montagem-estilo | SMD/SMT |
| Pacote-caso | 64-LQFP |
| Entrada-tipo | Único-terminado |
| Operar-temperatura | -40°C ~ 85°C |
| Montagem-tipo | Montagem de superfície |
| Número--canais | Canal 8 |
| Tensão-fonte | 2,3 V ~ 5,25 V, 4,75 V ~ 5,25 V |
| Fornecedor-Dispositivo-pacote | 64-LQFP (10x10) |
| Definição-bocados | 16 b |
| Amostra-Taxa-Por-segundo | 200k |
| Dados-relação | DSP, MICROWIRE? , Paralela, QSPI? , Série, SPI? |
| Tensão-Fonte-fonte | Análogo e Digitas |
| Arquitetura | SAR |
| Definição | bocado 16 |
| Referência-tipo | Interno externo |
| Paládio-Poder-dissipação | 142 mW |
| Temperatura de funcionamento máximo | + 85 C |
| Variação da temperatura de funcionamento | - 40 C |
| Poder-consumo | 100 mW |
| Relação-tipo | DSP de série paralelo SPI |
| SNR-Sinal-à-Ruído-relação | DB 95,5 |
| Jogo da programação de software | EVAL-AD7606EDZ |
| Pacote-caso | LQFP-64 |
| Ganho-erro | +/- 32 LSB |
| Número--conversores | 1 conversor |
| Amostra-taxa | 200 kS/s |
| INL-Integral-não-linearidade | +/- 2 LSB |
| DNL-Diferencial-não-linearidade | +/- 0,99 LSB |
| Mfr | Analog Devices Inc. |
| Série | - |
| Pacote | Bandeja |
| Produto-estado | Ativo |
| Tipo | Sistema por aquisição de dados (DAS) CAD |
| Número--canais | 8 |
| Dados-relação | Paralela QSPI™ SPI™ de série de DSP MICROWIRE™ |
| Tensão-fonte | 2.3V ~ 5.25V 4.75V ~ 5.25V |
| Pacote-caso | 64-LQFP |
| Base-Produto-número | AD7606 |
Descrições
Única CAD SAR 200ksps paralela de 16 bits do canal Octal/bandeja de série de 64-Pin LQFP
Conversores analógicos-numéricos - amostra do CAD 8Ch w/Bipolar 16B Simult
