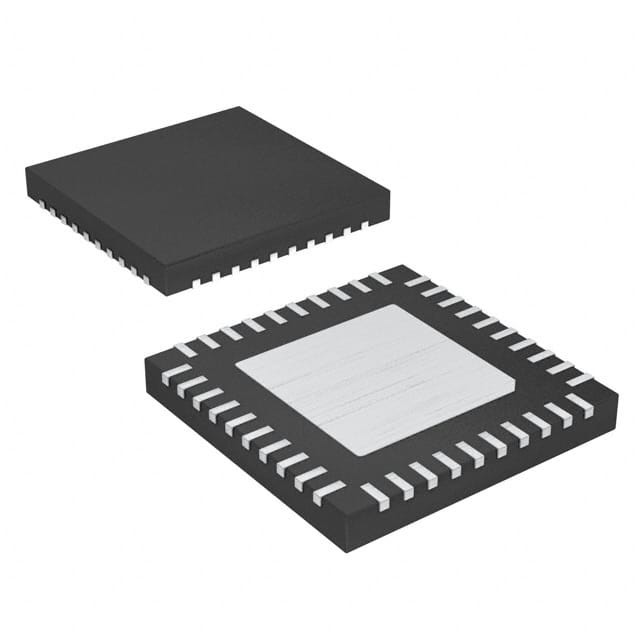

Microplaqueta programável de 3.3V HDMI IC, microplaqueta do circuito integrado de TDP158RSBR

Descrição

O dispositivo TDP158 é um sinal C.A.-acoplado de HDMI ao sinal diferencial transição-minimizado (TMDS) Redriver que apoia a relação video digital (DVI) 1,0 e a relação a alta definição dos multimédios sinais de saída 1.4b e 2.0b (de HDMI). O TDP158 apoia quatro canais de TMDS e relações do controle da indicação digital (DDC). O TDP158 apoia a sinalização de taxas até 6 Gbps para permitir as definições as mais altas dos bocados 4k2k60p 24 pelo pixel e até a profundidade de cor de 16 bits de WUXGA ou o 1080p com mais altamente para refrescar taxas. O TDP158 pode ser configurado para apoiar o padrão de HDMI 2,0.

O TDP158 apoia os trilhos duplos da fonte de alimentação de 1,1 V em VDD e 3,3 V em VCentímetro cúbico para a redução do poder. Diversos métodos da gestão do poder são executados para reduzir o consumo de potência total. TDP158 apoia ganho fixo do receptor EQ usando I2C ou o pino prendem com correias para compensar traços diferentes do cabo ou da placa da entrada dos comprimentos.

Características

• entrada C.A.-acoplada da camada física do duplo-modo de TMDS ou de DisplayPort™ à saída da camada física de HDMI 2.0b TMDS que apoia uma taxa de até 6 dados dos Gbps, compatível com parâmetros elétricos de HDMI 2.0b
• Versão padrão de apoio 1,1 do duplo-modo de DisplayPort
• Apoio 4k2k60p e até a profundidade de cor de 16 bits de WUXGA ou o 1080p com mais altamente para refrescar taxas
• DB até 15,5 fixo programável do equalizador do receptor
• Controle de alta velocidade global ou independente da pista, pre-ênfase e para transmitir o balanço, e o controle de taxa de pântano
• Mim2C ou o pino prendem com correias programável
• Configurável como um redriver de DisplayPort comigo2C
• Troca completa da pista em pistas principais
• Consumo da baixa potência
  • – 200 mW ativos em 6-Gbps e – 8 mW no estado da parada programada
• 40-pino, passo de 0,4 milímetros, 5 milímetros de × 5 milímetros, pacote de WQFN, pino compatível ao retimer de SN75DP159RSB
