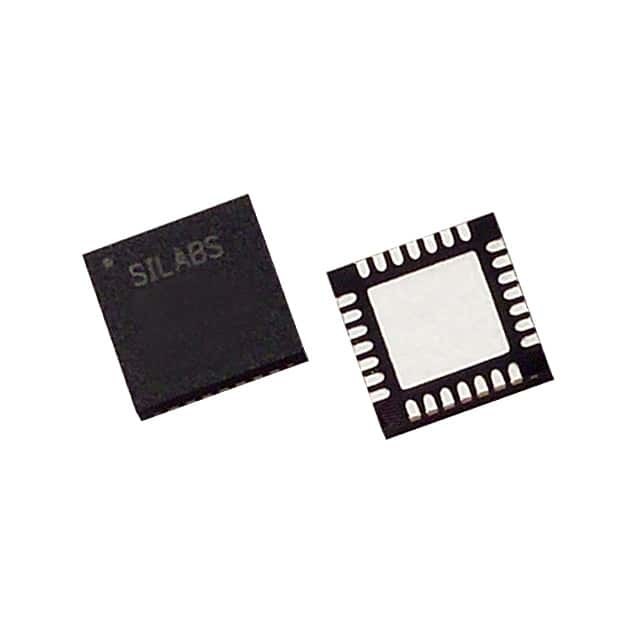

Laboratórios práticos do silicone da PONTE 28VQFN de IC CP2102-GMR do transceptor de 20mA USB

Vista geral de sistema

O CP2102/9 é um controlador alto-integrado da ponte de USB-à-UART que fornece uma solução simples para atualizar projetos de RS- 232 a USB usando um mínimo de componentes e de espaço do PWB. O CP2102/9 inclui um controlador da função da velocidade máxima de USB 2,0, um transceptor de USB, um oscilador, um EEPROM ou uma EPROM, e um ônibus de dados de série assíncrono (UART) com sinais de controle completos do modem em uns 5 x 5 pacote do milímetro QFN-28 compacto. Nenhum outro componente externo de USB é exigido.
A ROM programável da em-microplaqueta pode ser usada para personalizar a identificação do vendedor de USB, a identificação do produto, a corda da descrição do produto, o descritor do poder, o número de liberação do dispositivo, e o número de série do dispositivo como desejado para aplicações do OEM. A ROM programável é a bordo programado através de USB, permitindo que a etapa de programação seja integrada facilmente na fabricação do produto e testando o processo.

Único-microplaqueta USB a transferência de dados de UART

- Transceptor integrado de USB; nenhuns resistores externos
exigido
- Pulso de disparo integrado; nenhum cristal externo exigiu
- ROM programável interna de 1024 bytes para a identificação do vendedor,
identificação do produto, número de série, descritor do poder, liberação
número, e cordas da descrição do produto
- EEPROM (CP2102)
- EPROM (único programável) (CP2109)
- Em-microplaqueta poder-no circuito restaurado
- regulador de tensão da Em-microplaqueta
- 3,3 saída de V (CP2102)
- 3,45 saída de V (CP2109)
- pino e software de 100% compatíveis com CP2101

Controlador da função de USB
- Especificação 2,0 de USB complacente; velocidade máxima (12 Mbps)
- USB suspende os estados apoiados através de SUSPENDE os pinos

ÔNIBUS de dados de série assíncrono (UART)
- Todos os sinais de relação do aperto de mão e do modem
- Os formatos de dados apoiaram:
- Bocados de dados: 5, 6, 7, e 8
- Bocados de parada: 1, 1,5, e 2
- Paridade: impar, mesmo, marca, espaço, nenhuma paridade
- Taxas de transmissão: 300 bps a 1 Mbps
- Byte 576 para receber o amortecedor; byte 640 para transmitir o amortecedor
- O aperto de mão do hardware ou do X-On/X-Off apoiou
- Apoio do caráter do evento
#NAME?

Controladores de dispositivo virtuais do porto de COM

- Trabalhos com aplicações existentes do PC do porto de COM
- licença Direito-livre da distribuição
- Windows 8/7/Vista/Server 2003/XP/2000
- Mac OS X /OS-9
- Linux

Motorista direto Support de USBXpress™
- Licença Direito-livre da distribuição
- Windows 7/Vista/XP/Server 2003/2000
- Windows CE

Aplicações do exemplo
- Elevação de dispositivos do legado RS-232 a USB
- Cabo de interface de USB do celular
- Cabo de interface de USB
- USB ao adaptador RS-232 de série

Tensão de fonte
- Auto-posto: 3,0 a 3,6 V
- Ônibus de USB posto: 4,0 a 5,25 V

Pacote
- 28 pino RoHS-complacente QFN (5x5 milímetros)

Variação da temperatura: – °C 40 a +85
