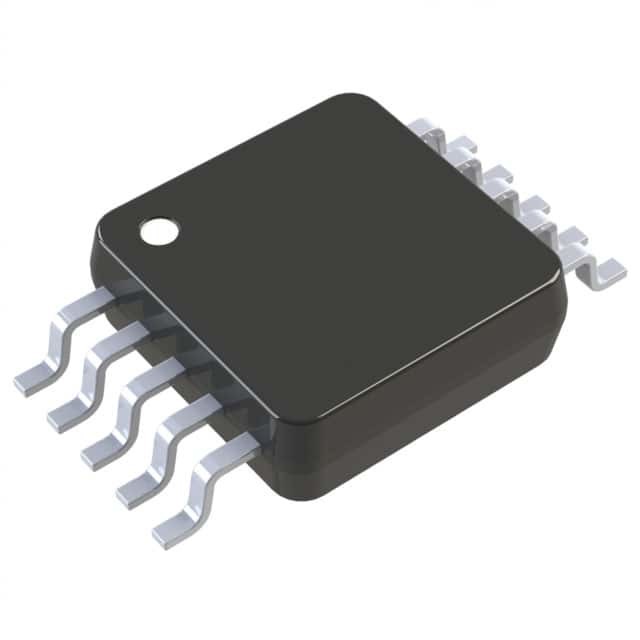

Circuito eletrônico mordido da relação 25MHZ 10, microplaquetas eletrônicas de AD9833BRMZ IC

DESCRIÇÃO GERAL

O AD9833 é uma baixa potência, generato programável da forma de onda capaz de produzir o seno, triangular, e a geração da forma de onda das saídas da onda quadrada é exigida em vários tipos de detecção, de atuação, e de aplicações do reflectometry do domínio de tempo (TDR). A frequência e a fase da saída são software programável, permitindo o ajustamento fácil. Nenhum componente externo é necessário.

CARACTERÍSTICAS

Frequência e fase programáveis de Digital
consumo de uma potência de 12,65 mW em 3 V
0 megahertz a 12,5 da saída megahertz de escala de frequência
definição mordida 28: 0,1 hertz no pulso de disparo de referência de 25 megahertz
Saídas da onda sinusoidaa, triangular, e quadrada
2,3 fonte de alimentação de V a de 5,5 V
Nenhuns componentes externos exigidos
relação de SPI de 3 fios
Variação da temperatura prolongada: −40°C a +105°C
Opção do poder-para baixo
10 pacote da ligação MSOP
Qualificado para aplicações automotivos

APLICAÇÕES

Estímulo da frequência/geração da forma de onda
Medida do fluxo do líquido e do gás
Aplicações sensoriais: proximidade, movimento, e detecção do defeito
Linha perda/atenuação
Teste e equipamento médico
Varredura/geradores de pulso de disparo
Aplicações do reflectometry do domínio de tempo (TDR)
