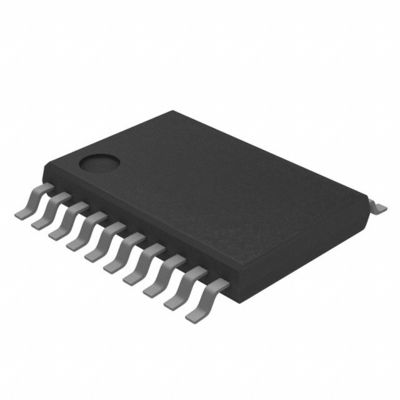

Tradutor estável IC da tensão 100Mbps, tradutor do nível da lógica de TXB0108PWR

Descrição

Este tradutor de 8 bits noninverting caracteriza dois individualmente trilhos configuráveis do poder. A finalidade do porto de A é monitorar VCCA. Qualquer tensão da fonte entre 1,2 e 3,6 volts é apoiada por VCCA. O porto de B é usado para monitorar o VCCB. Qualquer tensão da fonte entre 1,65 V e 5,5 V é aceitável a VCCB. Isto permite a tradução de baixa voltagem universal bidirecional entre alguns dos nós 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V, e 5-V da tensão. O valor de VCCA não será mais do que o valor de VCCB.

Todas as saídas se transformam alto-impedância quando saída-permita a entrada (OE) é baixo. O circuito de entrada de OE do TXB0108 é posto por VCCA.

Este dispositivo é projetado inteiramente para aplicações Ioff-baseadas do parcial-poder-para baixo. Os circuitos de Ioff desabilitam as saídas quando o dispositivo é desligado, eliminando o recuo atual perigoso através do dispositivo.

Conecte OE à terra através de um resistor do pulldown para manter a situação da alto-impedância durante a ligação inicial ou o poder-para baixo; o valor mínimo do resistor é ajustado pelas capacidades da atual-fonte do motorista.

Características

• 1,2 V a 3,6 V em um porto e 1,65 V a 5,5 V no porto de B (≤ VCCB de VCCA)
• VCC característica do isolamento – se uma ou outra entrada VCC está na terra, todas as saídas estão no estado da Alto-impedância
• OE entrou o circuito provido a VCCA
• Consumo da baixa potência, 4 μA ICC máximo
• Ioff apoia a operação do modo do Parcial-poder-Para baixo
• O desempenho da trava-Acima excede 100 miliampères por JESD 78, classe II
• A proteção do ESD excede JESD 22
– Um porto
• modelo do Humano-corpo 2000-V (A114-B)
• modelo do Carregar-dispositivo 1000-V (C101)
– Porto de B
• modelo do Humano-corpo de ±15-kV (A114-B)
• modelo do Humano-corpo de ±8-kV (A114-B) (pacote de YZP único)
• modelo do Carregar-dispositivo 1000-V (C101)

Aplicações

• Monofone
• Smartphone
• Tabuleta
• Computador de secretária
