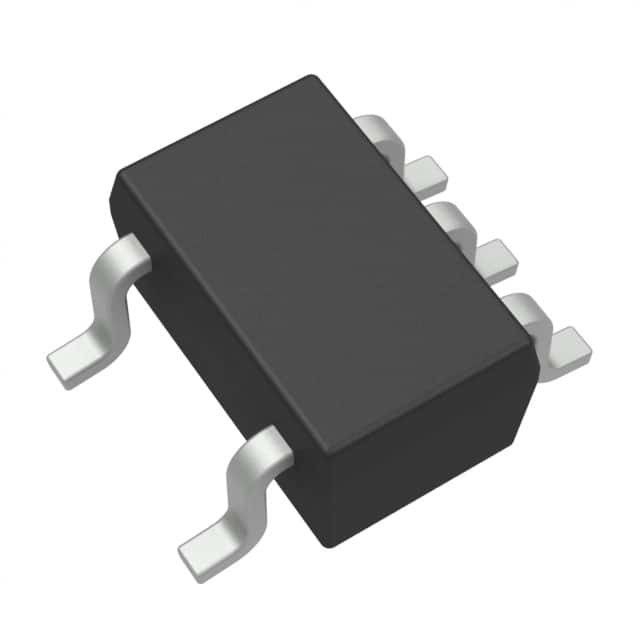

AMORTECEDOR IC SN74AUP1T34DCKR SC70-5 Texas Instruments da lógica 0.9V-3.6V

Descrição

O SN74AUP1T34 é um 1 tradutor noninverting do bocado com os dois trilhos independentemente configuráveis da fonte de alimentação. É um tradutor de sentido único de A ao B. O porto de A é pretendido monitorar VCCA. A escala da tensão de fonte para VCCA é 0,9 V a 3,6 V. O porto de B é pretendido monitorar VCCB. VCCB pode aceitar as tensões de fonte que variam de 0,9 V a 3,6 V. Isto permite a tradução de baixa voltagem entre nós da tensão de 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, e 3,3 V. O SN74AUP1T34 é especificado igualmente inteiramente para aplicações Ioff-baseadas do parcial-poder-para baixo. Quando o dispositivo é desligado, os circuitos de Ioff desabilitam as saídas, impedindo danificando o recuo atual através do dispositivo.

Características

• A histerese entrada permite a transição entrada lenta e a melhor imunidade de ruído de comutação na entrada
• A proteção do ESD excede JESD 22
• modelo do Humano-corpo 5000-V (A114-A)
• O desempenho da trava-Acima excede 100 miliampères por JESD 78, classe II
• Escala VCC de funcionamento larga de 0,9 V a 3,6 V • Atrasos de propagação equilibrados: tPLH = tPHL (1.8-V à tradução 3.3-V típica)
• Baixo consumo do Estático-poder: Máximo de 5-µA ICC
• movimentação da saída de ±6-mA em 3 V • Ioff apoia a operação parcial do Poder-Para baixo-modo
• VCC característica do isolamento – se a entrada de VCCA está na terra, o porto de B está no estado da Alto-impedância

Aplicações

• Eletrônica pessoal
• Telecomunicações
• Empresa
• Industrial
