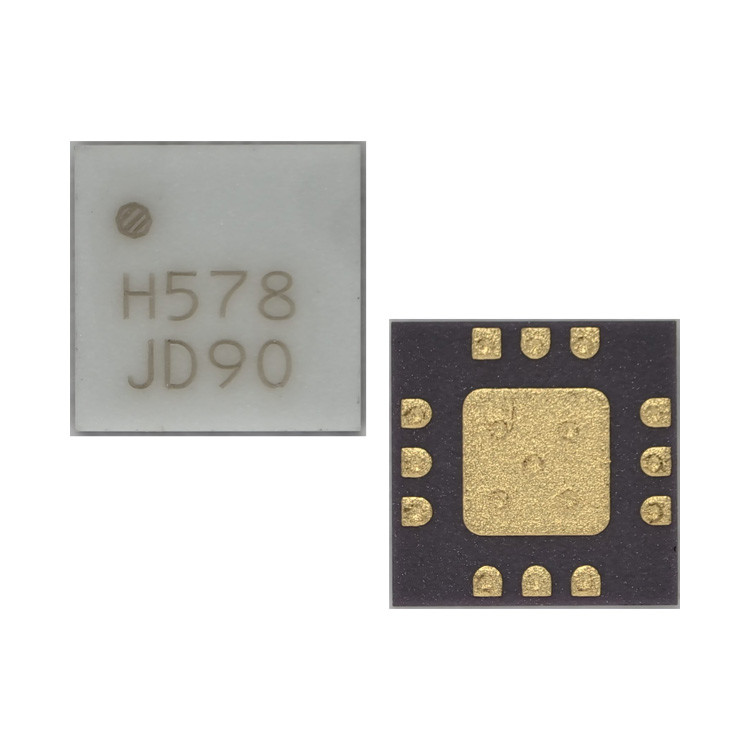

HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.

  • HMC578LC3B IC MULTIPLIER X2 BB 12SMD Analog Devices Inc.
Marca Analog Devices Inc.
Número do modelo HMC578LC3B
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem caixa antiestática do saco & de cartão
Tempo de entrega 3-5 dias úteis
Termos de pagamento T/T
Habilidade da fonte Em estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Função Multiplicador de frequência Frequência 23 GHz ~ 33 GHz
Tipo do RF DBS, VSAT Atributos secundários -
Tipo de montagem Montagem de superfície Embalagem / Caixa 12-VFQFN expôs a almofada
Pacote de dispositivos do fornecedor 12-SMT (3x3)
Destacar

IC RF

,

Módulo de circuito integrado RF

,

Módulo de chip de IC de RF
Deixe um recado
Descrição de produto

Detalhes do produto

Descrição geral

O HMC578LC3B é um multiplicador de frequência de banda larga ativa x2 utilizando a tecnologia GaAs PHEMT em um pacote SMT sem chumbo compatível com a RoHS.O multiplicador fornece +15 dBm de potência de saída típica de 24 a 33 GHzOs isolamentos Fo e 3Fo são > 20 dBc e > 30 dBc, respectivamente, a 28 GHz. O HMC578LC3B é ideal para uso em cadeias de multiplicadores LO para rádios Pt a Pt e VSAT, produzindo redução da contagem de peças versusabordagens tradicionaisO baixo ruído de fase SSB de -129 dBc/Hz a 100 kHz ajuda a manter um bom desempenho de ruído do sistema.e permite a utilização de técnicas de fabrico de montagem de superfície.

Características

Potência de saída elevada: +15 dBm
Motor de baixa potência de entrada: 0 a +6 dBm
Fo Isolamento: > 20 dBc @ Fout= 28 GHz
100 KHz Ruído de fase SSB: -132 dBc/Hz
Fornecimento único: +5V@81 mA
Pacote SMT 3x3 mm compatível com a RoHS

Aplicações típicas

O HMC578LC3B é adequado para:
• Aplicações de geração de relógios: SONET OC-192 & SDH STM-64
• Rádios ponto a ponto e VSAT
• Instrumentação de ensaio
• Militar e Espacial

Especificações

Atributo Atributo Valor
Fabricante Dispositivos analógicos
Categoria de produtos Chips IC
Série HMC578G
Tipo Multiplicador
Embalagem Embalagens alternativas de tiras cortadas
Estilo de montagem SMD/SMT
Embalagem Pad 12-VFQFN Exposto
Frequência 23 GHz ~ 33 GHz
Tecnologia GaAs
Intervalo de frequência 23 GHz a 33 GHz
Função Multiplicador de frequência
Número de canais 2o canal
Embalagem do produto do fornecedor 12-SMT (3x3)
Ganho -
Frequência de ensaio -
Tipo RF VSAT, DBS
Atributos secundários -
Pd-Disposição de Potência 670 mW
Temperatura máxima de funcionamento + 85 C
Intervalo de temperatura de funcionamento - 40 C.
Voltagem de alimentação de funcionamento 5 V
Corrente de abastecimento operacional 81 mA
Frequência de funcionamento 33 GHz
Figura de NF-Ruído -
P1dB-Ponto de compressão -
Embalagem SMT-12
OIP3-Interceptação de terceira ordem -
Perda de entrada-retorno 10 dB

Descrições

Multiplicadores de RF ativos x2 de 23 GHz a 33 GHz de saída de 12 pines CQFN EP T/R
Amplificador de RF x2 Multi-SMT ativo 24 - 33 GHz Fout
