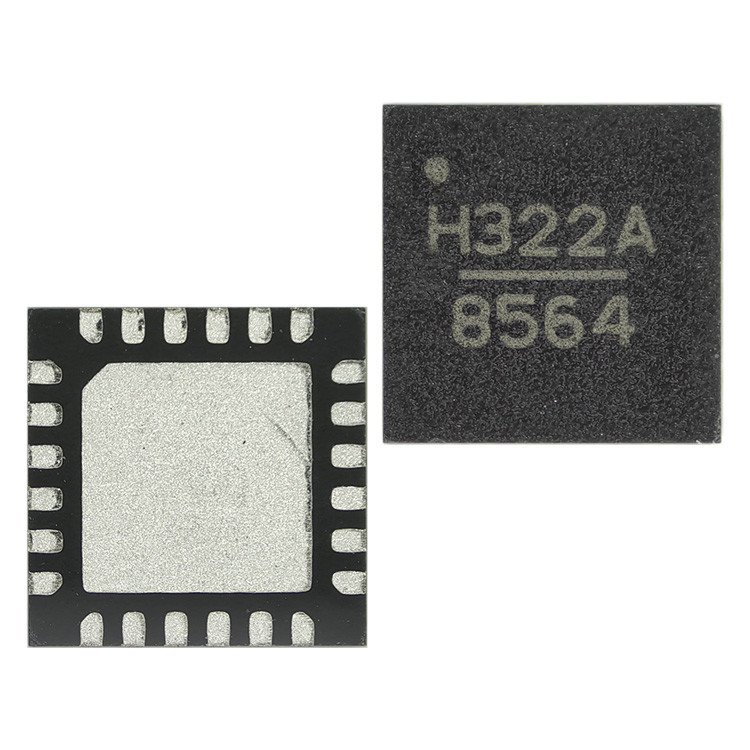

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.

  • HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
Marca Analog Devices Inc.
Número do modelo HMC322ALP4E
Quantidade de ordem mínima 1
Preço Based on current price
Detalhes da embalagem caixa antiestática do saco & de cartão
Tempo de entrega 3-5 dias úteis
Termos de pagamento T/T
Habilidade da fonte Em estoque

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo do RF - Topologia Absorvente
Circuito SP8T Escala de frequência 0Hz ~ 8GHz
Isolamento 40dB Perda de inserção 2.5dB
Frequência do teste 6 GHz, 8 GHz P1dB 26 dBm
IIP3 40dBm Características -
Impedância 50ohm Voltagem - Fornecimento -
Temperatura de funcionamento -40°C ~ 85°C Tipo de montagem Montagem de superfície
Embalagem / Caixa Pad 24-VFQFN Exposto Pacote de dispositivos do fornecedor 24-QFN (4x4)
Destacar

IC RF

,

Módulo de circuito integrado RF

,

Módulo de chip de IC de RF
Deixe um recado
Descrição de produto

Detalhes do produto

Descrição geral

O HMC322 é um chip de comutação GaAs MESFET SP8T não-refletor de banda larga.Este interruptor oferece alto isolamento e baixa perda de inserção e estende a cobertura de frequência da linha de produtos de interruptores SP8T da HittiteEste interruptor também inclui um circuito de decodificação binário a bordo que reduz as linhas de controle lógico necessárias para três.e requer um desvio fixo de -5VTodos os dados são testados com o chip num dispositivo de ensaio de 50 Ohm ligado por meio de fios de 0,5 mm de comprimento, com um diâmetro de 0,025 mm (1 milímetro).

Características

Performance de banda larga: CC - 10,0 GHz
Alto isolamento: > 38 dB@ 4 GHz
Baixa perda de inserção: 2,0 dB@ 4 GHz
Decodificador TTL 3:8 integrado
Pequeno Tamanho: 1,45 x 1,6 x 0,10 mm

Aplicações típicas

O HMC322 é ideal para:
• Infra-estruturas de telecomunicações
• Rádio de microondas e VSAT
• Militar e Espacial
• Instrumentação de ensaio

Especificações

Atributo Atributo Valor
Fabricante Dispositivos analógicos
Categoria de produtos Comutadores de RF
Série HMC322AG
Embalagem Faixa de corte
Peso unitário 0.032741 onças
Estilo de montagem SMD/SMT
Embalagem Pad 24-VFQFN Exposto
Impedância 50 Ohms
Tecnologia GaAs
Temperatura de funcionamento -40°C ~ 85°C
Características -
Fornecimento de tensão -
Embalagem do produto do fornecedor 24-QFN (4x4)
Circuito SP8T
Topologia Absorvente
Perda de inserção 2.5 dB
P1dB-Ponto de compressão 26 dBm
Tipo RF -
Baixa frequência 0 Hz
Frequência superior 8 GHz
Frequência de isolamento 40dB @ 6GHz (tipo)
Frequência de inserção-perda 2.5 dB @ 8 GHz
IIP3 40 dBm (típico)
Pd-Disposição de Potência 348 mW
Temperatura máxima de funcionamento + 85 C
Intervalo de temperatura de funcionamento - 40 C.
Configuração do interruptor SP8T
Frequência de funcionamento DC a 8 GHz
Embalagem QFN-24
Out-Time-Max 150 ns
Portas de interruptores Octal
A tempo-máximo 150 ns
Tipo fora de isolamento 35 dB

Descrições

ICs de comutação de RF DC-8GHz SP8T
