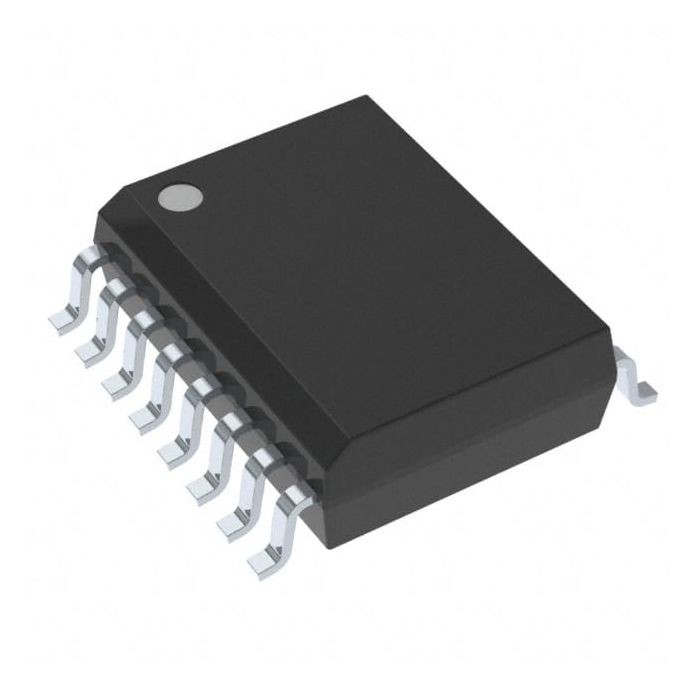

2.5KV 3 canaliza o isolador Opto ADM2483BRWZ RS422/RS485 16SOIC de Digitas

DESCRIÇÃO GERAL

O transceptor do ônibus de ADM2483differential é um componente integrado, galvanically isolado projetado para de transmissão de dados bidirecional em linhas de transmissão equilibradas, multipontos do ônibus.
Cumpre com o ANSI EIA/TIA-485-A e o ISO 8482: 1987 (E). Usando a tecnologia do iCoupler de dispositivos análogos, o ADM2483 combina um isolador de 3 canais, uma linha motorista do diferencial do três-estado, e um receptor diferencial da entrada em um único pacote. O lado da lógica do dispositivo é posto com de 3 V uma fonte de 5 V ou, e o lado do ônibus usa uma fonte 5 V somente.

CARACTERÍSTICAS

Transceptor RS-485 com isolamento elétrico dos dados
Cumprem com o ANSI TIA/EIA RS-485-A e o ISO 8482: 1987 (E)
taxa de 500 dados dos kbps
Massacrou saídas taxa-limitadas do motorista
Operação da baixa potência: 2,5 miliampères máximo
Apropriado para 5 V ou 3 operações de V (VDD1)
Imunidade transiente do comum-modo alto: >25 kV/μs
Entradas à prova de falhas verdadeiras do receptor
proteção Vibração-livre de ligação inicial/poder-para baixo
256 nós no ônibus
Proteção térmica da parada programada
Segurança e aprovações reguladoras
Reconhecimento do UL: 2500 V rms para 1 minuto por UL 1577
Observação de aceitação componente #5A de CSA
IEC 609501 800 V rms (básico), 400 V rms (reforçou)
Certificado do VDE de conformidade
VDE DO RUÍDO V V 0884-10 (VDE V 0884-10): 2006-12
Pico de VIORM= 560 V
Variação da temperatura de funcionamento: −40°C a +85°C

APLICAÇÕES
Redes da baixa potência RS-485/RS-422
Relações isoladas
Redes de construção do controle
Sistemas de transmissão de dados multipontos
